Sposób wyświetlania efektu przechyłki kolejowej w panelu podglądu w przypadku podzespołu szyn można poprzez zdefiniowanie parametrów przechyłki kolejowej na karciePrzechyłka kolejowa. Po zdefiniowaniu parametrów Lewa szyna i Prawa szyna podzespół jest traktowany w programie Subassembly Composer jako podzespół szyn i dlatego zostają do niego zastosowane wartości przechyłki kolejowej. Po zaznaczeniu w panelu Właściwości pola wyboru ZastosujAOR dotyczącego połączeń, do których ma zostać zastosowana przechyłka kolejowa, rezultat tej operacji można oglądać w panelu Podgląd, gdy włączony jest tryb Jezdnia.
Aby zapewnić poprawne obliczenie przechyłki w przypadku użycia podzespołu w programie Autodesk Subassembly Composer i jej poprawne wyświetlanie w programie Subassembly Composer, należy się upewnić, że początek (wyznaczany przez przycisk

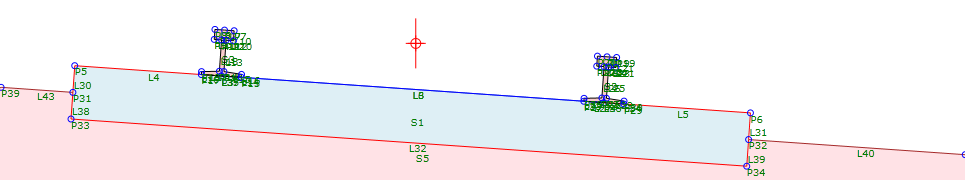

) wyświetlany w panelu Podgląd znajduje się w punkcie środkowym pomiędzy górnym punktem lewej szyny a górnym punktem prawej szyny, jak pokazano na poniższej ilustracji:
Podzespół szyn można zaimportować do programu Autodesk Subassembly Composer, aby zobaczyć efekt zastosowania przechyłki kolejowej w widoku przekroju korytarza. Aby zapewnić poprawne obliczenie przechyłki, należy się upewnić, że wartość rozstawu szyn we właściwościach linii trasowania kolejowej jest taka sama, jak rzeczywisty rozstaw szyn w podzespole kolejowym.
Przykład
Przykładowa definicja przechyłki kolejowej znajduje się w następującym Przykładowym pliku PKT:
Rail_Cant_Example.pkt

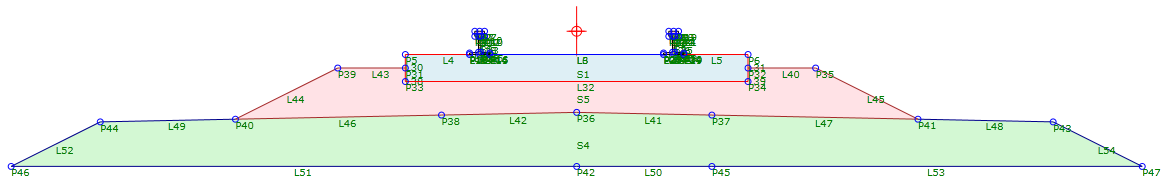

Ten przykład pokazuje podzespół kolejowy.
- Opcja ZastosujAOR jest określona w przypadku wszystkich połączeń, które tworzą pokazaną poniżej część podzespołu, w tym w przypadku wszystkich połączeń w lewych i prawych szynach.
-
- Parametr Szerokość toru został określony na karcie Parametry wejściowe/wyjściowe.

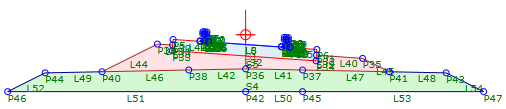

- Wartości, które mają być wyświetlane w panelu Podgląd, są określone na karcie Przechyłka kolejowa.
