Łącze
Użyj łączy, aby połączyć dwa kolejne lub nie kolejne punkty za pomocą linii prostej.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Łącze | |
| Numer łącza | Określa numer łącza. Umożliwia zmianę automatycznie wygenerowanego numeru łącza. |
| Kody połączeń | Określa kody przypisane do łącza. |
|
ZastosujAOR |
Określa, czy do połączenia zostanie zastosowana przechyłka lub przechyłka kolejowa. Uwaga: Pole wyboru ZastosujAOR ma wpływ na sposób wyświetlania podglądu podzespołu w programie Subassembly Composer i zachowanie podzespołu w programie Autodesk Subassembly Composer. W celu zdefiniowania wartości umożliwiających sprawdzenie efektu zastosowania przechyłki lub przechyłki kolejowej w podzespole, można użyć karty Przechyłka lub Przechyłka kolejowa panelu Podgląd. Aby dodać parametry, które mają być przenoszone do programu Autodesk Subassembly Composer podczas importowania podzespołu, można posłużyć się kartą Parametry wejściowe/wyjściowe.
|
| Położenie | |
| Punkt początkowy | Określa punkt, w którym zaczyna się łącze. |
| Punkt końcowy | Określa punkt, w którym kończy się łącze. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat łącza. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykłady
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Łącze — przykład.pkt

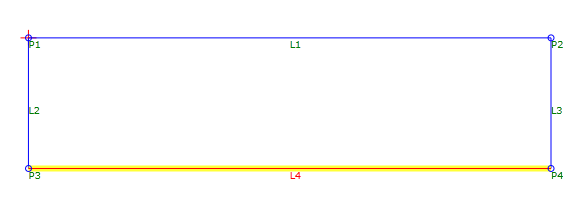

Na przykład, łącza L1, L2, L3, są automatycznie rysowane między punktami. Łącze L4 jest ręcznie narysowane między punktami P3 i P4.
Uwaga: Ponieważ w tym przykładzie łącza tworzą obszar zamknięty, można utworzyć Kształt.
