Rzutuj zaokrąglenia
Dodaj łuk lub łącze parabolicznego między rzutowanym łączem i powierzchnią docelową.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Łącze | |
| Numer łącza | Określa numer łącza. Umożliwia zmianę automatycznie wygenerowanego numeru łącza. |
| Kody połączeń | Określa kody przypisane do łącza. |
| Ogólne | |
| Połączenie rzutowania | Określa łącze, które aktualnie osiąga powierzchnię. |
| Powierzchnia | Określa powierzchnię docelową. |
| Reprezentacja | Określa liczbę segmentów liniowych użytych do przedstawienia łuku. Uwaga: Wartość ta musi być w zakresie od 2 do 100.
Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Typ geometrii | |
| Opcja zaokrąglenia | Określa typ łuku do narysowania:
|
| Zaokrąglenie według | Określa parametr do zdefiniowania łuku:
|
| Parametr zaokrąglenie | Wartość stosowana dla parametru Zaokrąglenie według. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Punkty | |
| Nazwa punktu początkowego | Określa nazwę punktu początkowego. Umożliwia zmianę automatycznie wygenerowanej wartości. |
| Kod punktu początkowego | Określa kody przypisane do punktu początkowego. |
| Nazwa punktu końcowego | Określa nazwę punktu końcowego. Umożliwia zmianę automatycznie wygenerowanej wartości. |
| Kod punktu końcowego | Określa kody przypisane do punktu końcowego. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat łącza. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykłady
Aby zobaczyć przykłady użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Rzutuj zaokrąglenia — przykład.pkt
Przykładowy punkt PKT zawiera przykład zaokrąglonego łącza rzutowania. Aby przejrzeć parametry, wybierz łącze Rzutuj zaokrąglenia w schemacie blokowym, a następnie wyświetl panel Właściwości.

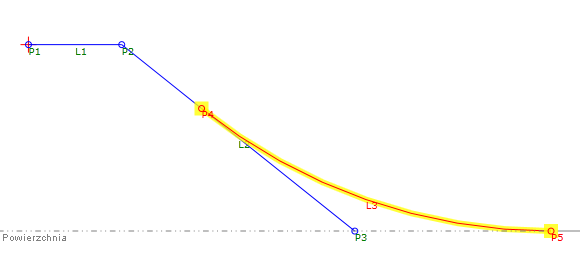

W przykładowym pliku łącze L2 osiąga powierzchnię. Łącze L3 zapewnia opcję Rzutuj zaokrąglenia i tworzy łuk z L2 do powierzchni. Jeśli rzędna powierzchni ulega zmianie, łącze L3 zachowuje swoje parametry definiujące i styczność z łącza L2.
