Kształt
Użyj narzędzia kształt, aby utworzyć zamknięte pole przekroju poprzecznego, które umożliwia zdefiniowanie materiałów używanych w danym obszarze podzespołu.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Kształt | |
| Numer kształtu | Określa numer kształtu. Umożliwia zmianę automatycznie wygenerowanego numeru kształtu. |
| Kody kształtów | Określa kody przypisane do kształtu |
| Komponent | |
| Łamane | Określa łącza zamykające kształt. Kliknij przycisk Dodaj łącze, aby dodać łącze z bieżącej gałęzi schematu blokowego. Kliknij przycisk
 , aby wskazać zamknięty obszar z panelu Podgląd. Uwaga: Można wybrać zamknięty obszar zawierający inny obszar. W ten sposób powstanie kształt z pustym obszarem zgodnie z poniższą ilustracją:
|
| Różne | |
| Komentarz | Wyświetla uwagi na temat kształtu. Komentarze mogą być wyświetlane w panelu Podgląd. |
Uwaga: Jeśli w przeglądarce zdarzeń wyświetlany jest komunikat informujący, że kształt nie jest zamknięty, zwykle jest to spowodowane tym, że dwa punkty się pokrywają. Na przykład, jeśli dwa punkty znajdują się w tym samym położeniu, a łącza przecinające się są dołączone do innego punktu, kształt nie jest zamknięty. Aby zamknąć kształt, łącza przecinające się muszą być dołączone do tego samego punktu.
Przykłady
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Kształt —przykład.pkt

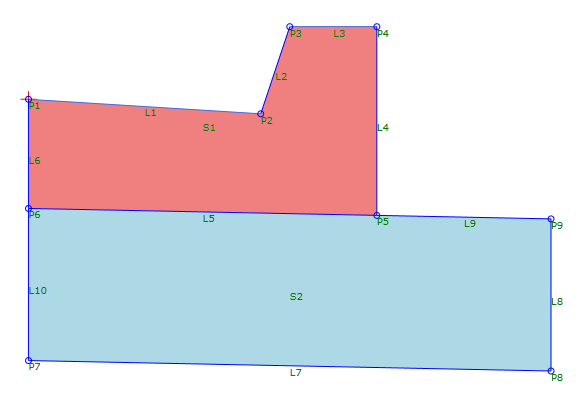

Ten plik przykładowy zawiera dwa kształty: S1 i S2.
Uwaga: Kształty różnią się kolorami, ponieważ dla każdego kształtu zastosowano inny kod kształtu.
