Łuk zaokrąglenia
Dodaj zaokrąglenie w punkcie przecięcia dwóch łączy.
Określ następujące parametry w panelu Właściwości.
| Łącze | |
| Numer łącza | Określa numer łącza. Umożliwia zmianę automatycznie wygenerowanego numeru łącza. |
| Kody połączeń | Określa kody przypisane do łącza. |
| Właściwości geometrii | |
| Pierwsze łącze | Określa łącze wchodzące do zaokrąglenia. |
| Drugie łącze | Określa łącze wychodzące z zaokrąglenia. |
| Reprezentacja | Określa liczbę segmentów liniowych użytych do przedstawienia łuku. Uwaga: Wartość ta musi być w zakresie od 2 do 100.
Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Zaokrąglenie według | Określa parametr definiujący zaokrąglenie:
|
| Parametr Zaokrąglenie | Wartość stosowana dla parametru Zaokrąglenie według. |
| Punkty | |
| Nazwa punktu początkowego | Określa nazwę punktu początkowego. Umożliwia zmianę automatycznie wygenerowanej wartości. |
| Kod punktu początkowego | Określa kody przypisane do punktu początkowego. |
| Nazwa punktu końcowego | Określa nazwę punktu końcowego. Umożliwia zmianę automatycznie wygenerowanej wartości. |
| Kod punktu końcowego | Określa kody przypisane do punktu końcowego. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat łącza. Komentarze mogą być wyświetlane w panelu Podgląd. |
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Łuk zaokrąglenia —przykład.pkt
Przykładowy plik PKT zawiera przykład łącza łuku zaokrąglenia. Aby przejrzeć parametry, wybierz łącze
Łuk zaokrąglenia w schemacie blokowym, a następnie wyświetl panel Właściwości.

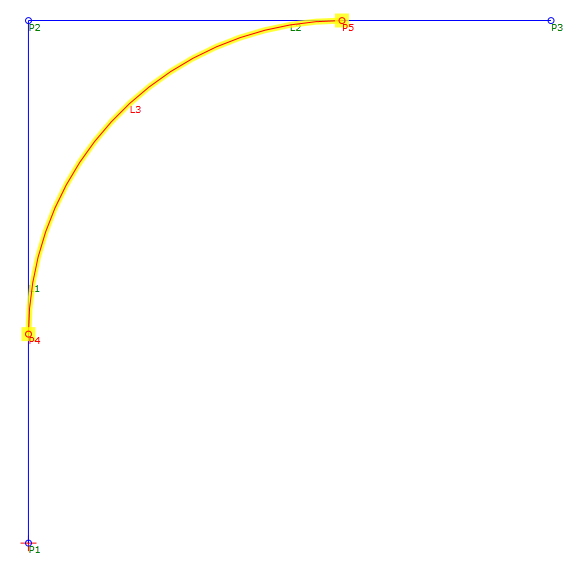

Na przykład, łącze L3 tworzy zaokrąglenie między L1 i L2. Łącze L3 definiowane jest przez wartość promienia równą 3 i wartość reprezentacji równą 20. Jeśli jedno z łączy jest modyfikowane, łącze L3 zachowuje swoje parametry definiujące, jak również styczność z L1 i L2.
