Geometria odsunięcia
Umożliwia określenie dodatniego lub ujemnego odsunięcia w odniesieniu do otwartych bądź zamkniętych kształtów.
Uwaga: Odsunięcia są obsługiwane w wypadku polilinii i wieloboków składających się z prostych segmentów, natomiast nieobsługiwane w zakrzywionej geometrii.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Odsunięcie | |
| Numer odsunięcia | Określa numer odsunięcia. Umożliwia zmianę automatycznie wygenerowanej wartości numeru odsunięcia. |
| Kody odsunięcia | Określa kody przypisane do odsunięcia. |
| Odległość odsunięcia | Określa dodatnią lub ujemną odległość odsunięcia. |
| Geometria źródłowa | |
| Łącza do odsunięcia | Określa łącza do odsunięcia. |
| Różne | |
| Komentarz | Umożliwia wyświetlanie uwag na temat odsunięcia. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykład
Aby zobaczyć przykładowe odsunięcie, otwórz przykładowy plik PKT:
Offset_Example.pkt

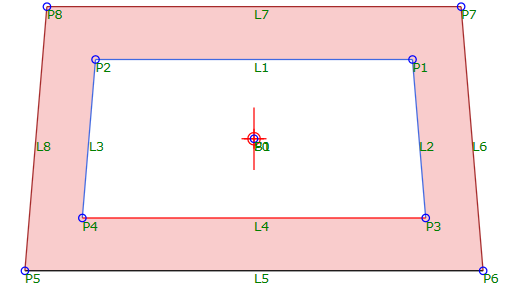

W tym przykładzie pokazano odsunięcie, które została utworzone przez odsunięcie połączeń L1 – L4. Kształt został również zdefiniowany między wewnętrznymi (L1 – L4) i zewnętrznymi połączeniami (L5 – L8) podzespołu.
Aby zmienić odsunięcie, można zmienić wartość odległości odsunięcia w sekwencji odsunięć.
Poniższa ilustracja przedstawia część korytarza, która została utworzona z tego podzespołu w programie AutoCAD Civil 3D.
