Aby zdefiniować przechyłkę podzespołu, na karcie Parametry wejściowe/wyjściowe należy dodać dwa typy parametrów: Oś obrotu przechyłki i Przechyłka. Po zaznaczeniu pola wyboru ZastosujAOR w panelu Właściwości, w przypadku połączeń, do których mają być zastosowane przechyłki, w panelu Podgląd w trybie Jezdnia będą wyświetlały się wyniki przechyłki. Na karcie Przechyłka można określić sposób wyświetlania nachylenia przechyłek w panelu Podgląd.
Wartości parametrów przechyłki, które są definiowane na karcie Parametry wejściowe/wyjściowe, można dostosować po zaimportowaniu podzespołu do programu Autodesk Subassembly Composer. Po dodaniu poprawnego podzespołu pasa ruchu, który jest stosowany do ustawień przechyłki korytarza, efekt przechyłki można zobaczyć w widoku przekroju korytarza.
Przykłady
Przykłady sposobów określenia przechyłki znajdują się w następujących Przykładowych plikach PKT:

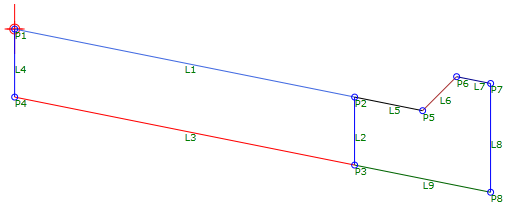

Superelevation_Example_1.pkt
W tym przykładzie pokazano pas ruchu, krawężnik i ściek.
- Opcja ZastosujAOR jest określona dla połączeń L1, L3, L5, L7, i L9.
- Parametry przechyłki są określone na karcie Parametry wejściowe/wyjściowe.
- Wartości do wyświetlenia w panelu podglądu są określone na karcie Przechyłka.

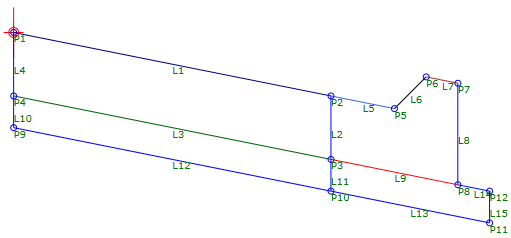

Superelevation_Example_2.pkt
W tym przykładzie pokazano pas ruchu, krawężnik i ściek i podstawę.
- Opcja ZastosujAOR jest określona dla połączeń L1, L3, L12, L5, L7, L9, L13 i L14.
- Parametry przechyłki są określone na karcie Parametry wejściowe/wyjściowe.
- Wartości do wyświetlenia w panelu podglądu są określone na karcie Przechyłka.
