Definiowanie zmiennej
Określ wartość lub obliczenia parametrów, a następnie ponownie zastosuj otrzymane parametry dla zmiennej w kolejnych obliczeniach.
Właściwości
Określ następujące parametry w panelu Właściwości.
| Zmienna | |
| Nazwa | Umożliwia określenie nazwy zmiennej. |
| Typ zmiennej | Określa rodzaj zmiennej:
|
| Domyślny | Określa wartość, która jest stosowana, gdy element geometrii odnosi się do zmiennej. Kliknij przycisk [...], aby otworzyć okno dialogowe Edytor wyrażeń, które umożliwia wprowadzanie lub obliczanie wartości. |
| Różne | |
| Komentarz | Wyświetla uwagi na temat zmiennej. Komentarze mogą być wyświetlane w panelu Podgląd. |
Przykład
Aby zobaczyć przykład użycia tego elementu geometrii, otwórz plik przykładowy PKT:
Definiowanie zmiennych —przykład.pkt

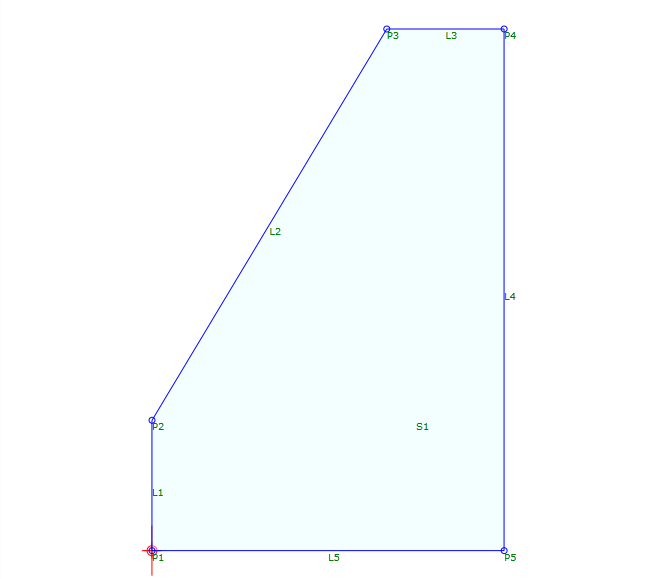

W tym pliku przykładowym pokazano prosty krawężnik.
- Zmienna określająca Wysokość wynosi 5.
- Zmienna określająca Szerokość wynosi 3.
- Punkt P2 jest rysowany od punktu P1, przy wartości przyrostu Y wysokości podzielonej przez 3.
- Punkt P3 jest rysowana od punktu P2, przy wartości przyrostu X szerokości i wartości przyrostu Y wysokości.
- Punkt P4 jest rysowany od punktu P3, przy wartości przyrostu X szerokości podzielonej przez 2.
- Punkt P5 jest rysowany od punktu P4 przy ujemnej wartości przyrostu Y wysokości i ujemnej wartości Y dla P2.
- Kształt został zamknięty za pomocą łącza L5, a następnie kształt zostanie dodany do geometrii.
Uwaga: Aby zbadać warunek w pliku przykładowym, zmień wartość podglądu powierzchni docelowej.
