Informacje na temat wymiany danych między programami AutoCAD Civil 3D i Autodesk InfraWorks 360

Dane programu Autodesk InfraWorks 360 można przenosić do programu AutoCAD Civil 3D, odnosząc się do lokalnego modelu programu InfraWorks 360 lub pliku IMX wyeksportowanego z programu InfraWorks 360. Dane programu AutoCAD Civil 3D można pobrać do programu InfraWorks 360 przez połączenie z plikiem DWG programu AutoCAD Civil 3D jako źródłem danych.

Proces roboczy wymiany danych

Projektowanie koncepcyjne można wykonać w programie InfraWorks 360, a następnie przenieść model programu InfraWorks 360 do programu AutoCAD Civil 3D w celu ukończenia projektowania szczegółowego. Aby utworzyć odniesienie do zaktualizowanego projektu w programie InfraWorks 360, można połączyć rysunek programu AutoCAD Civil 3D jako źródło danych.

Alternatywnie, można rozpocząć projekt w programie AutoCAD Civil 3D, a następnie przenieść go do programu InfraWorks 360, aby utworzyć prezentację projektu.

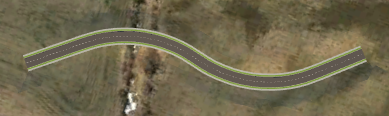

Dokończ projektowanie koncepcyjne w programie InfraWorks 360	Projekt drogi utworzony w programie InfraWorks 360

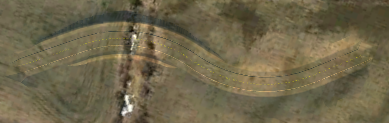

Otwórz model w programie AutoCAD Civil 3D, a następnie wybierz dane, które mają być przeniesione do programu AutoCAD Civil 3D	Linia trasowania utworzona podczas przenoszenia projektowanych dróg z programu InfraWorks 360 do programu AutoCAD Civil 3D

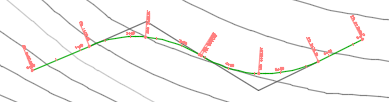

Dokończ projektowanie szczegółowe w programie AutoCAD Civil 3D	Korytarz i górna powierzchnia korytarza utworzone w programie AutoCAD Civil 3D na podstawie linii trasowania i profilu

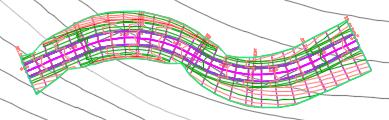

Otwórz rysunek programu AutoCAD Civil 3D w programie InfraWorks 360 i skonfiguruj dane	Modelowanie terenu utworzone podczas przenoszenia powierzchni korytarza z programu AutoCAD Civil 3D do programu InfraWorks 360 Pokrycia utworzone podczas przenoszenia stylów łączy korytarza z programu AutoCAD Civil 3D do programu InfraWorks 360 Więcej informacji na temat sposobu przenoszenia rysunku programu AutoCAD Civil 3D do programu InfraWorks 360 znajduje się w temacie Informacje o wymianie danych z programem AutoCAD Civil 3D oraz Dodawanie danych programu AutoCAD Civil 3D do modelu programu InfraWorks.

Wymagania aplikacji

W celu przenoszenia danych programu Autodesk InfraWorks 360 do programu AutoCAD Civil 3D nie jest wymagana instalacja programu InfraWorks 360 na tym samym komputerze, co program AutoCAD Civil 3D. Opcja otwarcia lokalnego modelu programu InfraWorks 360 (plik SQLITE) jest jednak dostępna tylko wówczas, gdy program InfraWorks 360 jest zainstalowany na tym samym komputerze. Jeśli program InfraWorks 360 nie jest zainstalowany, dane programu InfraWorks 360 można przenieść do programu AutoCAD Civil 3D za pomocą pliku IMX wyeksportowanego z programu InfraWorks 360.

Opcja korzystania z lokalnego pliku DWG programu InfraWorks 360 w programie AutoCAD Civil 3D jest dostępna w przypadku zainstalowania programów AutoCAD Civil 3D i InfraWorks 360 na tym samym komputerze. Jeśli program AutoCAD Civil 3D nie jest zainstalowany, można utworzyć odniesienie do pliku DWG programu AutoCAD Civil 3D z chmury.

Układy współrzędnych i jednostki

Na etapie przygotowań do wymiany obiektów między modelem programu InfraWorks 360 a rysunkiem programu AutoCAD Civil 3D zaleca się wykonanie następujących czynności podczas ustawiania układów współrzędnych i jednostek:

• W modelu programu InfraWorks 360 ustaw UWU (Układ Współrzędnych Użytkownika) zgodny z układem współrzędnych, który będzie używany na rysunku programu AutoCAD Civil 3D. Modele programu InfraWorks 360 tworzone za pomocą kreatora modelu używają domyślnie układu współrzędnych LL84, który nie jest obsługiwany w programie AutoCAD Civil 3D. Jeśli rysunek programu AutoCAD Civil 3D nie ma określonego układu współrzędnych lub układy współrzędnych nie są zgodne, układ współrzędnych rysunku można ustawić lub zmienić podczas otwierania modelu programu InfraWorks 360 w programie AutoCAD Civil 3D. Aby pobrać dane z programu AutoCAD Civil 3D, należy określić układ współrzędnych rysunku programu InfraWorks 360.
• W przypadku eksportowania pliku IMX z programu InfraWorks 360 do programu AutoCAD Civil 3D zaleca się określenie docelowego układu współrzędnych dla pliku IMX, który będzie taki sam, jak układ używany w przypadku rysunku programu AutoCAD Civil 3D.
• Jednostki określone dla modelu programu InfraWorks 360 i rysunku programu AutoCAD Civil 3D powinny być takie same. W przypadku modeli programu InfraWorks 360 domyślnie stosowane są jednostki metryczne. Podczas konfigurowania pliku ustawień obiektu w programie AutoCAD Civil 3D należy się upewnić, że katalogi części sieci drenażowych i sieci planowania wykorzystują te same jednostki, co użyte w modelu programu InfraWorks 360.

Ustawienia obiektu

Plik ustawień obiektu określa typy obiektów programu InfraWorks 360, które mają być przeniesione do programu AutoCAD Civil 3D oraz ich ustawienia. Można skonfigurować wiele plików do obsługi różnych scenariuszy.

Wstępnie zdefiniowane pliki ustawień obiektu znajdują się w następujących folderach:

• C:\ProgramData\Autodesk\C3D 2016\enu\Data\InfraWorks Object Settings\Metric
• C:\ProgramData\Autodesk\C3D 2016\enu\Data\InfraWorks Object Settings\Imperial

Dostępne są następujące wstępnie zdefiniowane pliki ustawień obiektu:

• All Objects.xml: pobiera wszystkie typy obiektów programu InfraWorks 360
• Design Objects.xml: pobiera tylko obiekty projektu programu InfraWorks 360
• Planning Objects.xml: pobiera tylko obiekty planowania programu InfraWorks 360

Dane programu InfraWorks 360, które można przenosić do programu AutoCAD Civil 3D

W poniższej tabeli przedstawiono typy obiektów modeli programu InfraWorks 360, które można przenieść do programu AutoCAD Civil 3D oraz informacje o tym, jakimi stają się typami obiektów rysunku w programie AutoCAD Civil 3D.

Obiekty modeli programu InfraWorks 360	Obiekty rysunku programu AutoCAD Civil 3D	Uwagi odnośnie wymiany danych
Powierzchnie terenu	Powierzchnie TIN	Powierzchnie terenu są przenoszone do programu AutoCAD Civil 3D jako AIW_Existing_Ground, AIW_Existing_Transportation i AIW_Proposed_Ground.
Narzędzia planowania	Sieci rurociągów (typ narzędzia = niezdefiniowane)	Narzędzia planowania w programie InfraWorks 360 to rurociągi ze standardowymi złączami rurociągowymi (zamiast wlotów i włazów) z niezdefiniowanym typem narzędzia. Do sieci rurociągów w programie AutoCAD Civil 3D dodano nową właściwość nazwaną Typ narzędzia. W przypadku narzędzi planowania przenoszonych z programu AutoCAD Civil 3D do programu InfraWorks 360 jest ona ustawiona jako niezdefiniowana. Wszystkie rury są tworzone z użyciem pierwszej części w wybranym katalogu rur. Wszystkie struktury są tworzone jako struktury puste.
Planowanie dróg	Linie trasowania	Planowane drogi to drogi, które są tworzone za pomocą narzędzia dodawania dróg programu InfraWorks 360 lub podczas przenoszenia danych odzwierciedlających istniejące warunki do modelu.
Projektowanie dróg	Linie trasowania, profile poziomu projektowanego, profile terenu istniejącego (opcjonalnie)	Projektowane drogi to drogi tworzone za pomocą programu Roadway Design dla InfraWorks 360. Opcja służąca do tworzenia istniejących profili powierzchni terenu została określona w pliku ustawień obiektu.
Skrzyżowania	Skrzyżowania z liniami trasowania wyłukowania krawędzi	Skrzyżowania programu InfraWorks 360 są konwertowane na statyczne linie trasowania wyłukowania krawędzi w programie AutoCAD Civil 3D zamiast skrzyżowań w następujących przypadkach: Jeśli skrzyżowanie składa się z więcej niż czterech odgałęzień Jeśli skrzyżowanie wykorzystuje prosty łuk ze zwężonym wyłukowaniem krawędzi Jeśli linie środkowe skrzyżowania w kształcie litery T w rzeczywistości się nie przecinają Jeśli odsunięcia znajdujące się po tej samej stronie drogi w skrzyżowaniu nie są równe, tak jak przedstawiono na poniższej ilustracji, gdzie odsunięcie 1 jest szersze niż odsunięcie 2:
Sieci drenażowe	Sieci rurociągów (typ narzędzia = drenaż)	Sieci drenażowe w programie InfraWorks 360 to rurociągi z wlotami i włazami zamiast standardowych złączy rurociągowych i mające typ narzędzia drenaż. Do sieci rurociągów w programie AutoCAD Civil 3D została dodana nowa właściwość o nazwie Typ narzędzia. W przypadku sieci drenażowych przenoszonych z programu AutoCAD Civil 3D do programu InfraWorks 360 jest ona ustawiona na drenaż. We właściwościach struktury programu AutoCAD Civil 3D włazom jest przypisana właściwość pokrywa, a wlotom właściwość kratka. W programie AutoCAD Civil 3D uwzględniono nowy katalog części, z którego można korzystać podczas przenoszenia wlotów i włazów z programu InfraWorks 360 do programu AutoCAD Civil 3D. Struktury wlotu i włazu wykorzystują odpowiednie części z nowego katalogu w jednostkach calowych lub metrycznych. W przypadku rur stosowany będzie najbardziej zbliżony kształt, materiał i rozmiar z określonego katalogu rur. Podczas otwierania modelu programu InfraWorks 360 w programie AutoCAD Civil 3D zostaje utworzona lista części sieci rurociągów o nazwie Import, która zawiera tylko potrzebne części. Aby uzyskać przegląd procesu wymiany danych sieci drenażowych, zobacz temat Lista odtwarzania nagrań wideo Aktualizacja projektu drenażu w pomocy programu InfraWorks 360.
Pokrycia (modyfikowanie terenu)	Polilinie 3D	Uwzględniono tylko pokrycia modyfikujące teren programu InfraWorks 360.
Powierzchnie wody	Polilinie 3D
Mosty	Bryły 3D	Aby uzyskać przegląd procesu wymiany danych mostów, zobacz temat Lista odtwarzania nagrań wideo Aktualizacja projektu mostu w pomocy programu InfraWorks 360.

Uwaga: Linie trasowania tworzone w programie AutoCAD Civil 3D na podstawie danych programu InfraWorks 360 nie są przypisane do obszaru.

Dane programuAutoCAD Civil 3D, które można przenosić do programu InfraWorks 360

W poniższej tabeli przedstawiono typy obiektów rysunku programu AutoCAD Civil 3D, które można przenieść do programu InfraWorks 360 oraz informacje o tym, jakimi stają się typami obiektów modelu.

Obiekt rysunku programu AutoCAD Civil 3D	Obiekt modelu programu InfraWorks 360	Uwagi odnośnie wymiany danych
Powierzchnie TIN	Powierzchnie terenu	Wszystkie powierzchnie będą uwzględnione w panelu Źródła danych w programie InfraWorks 360. Jeśli powierzchnia przenoszona do programu InfraWorks 360 przesłania inne powierzchnie, ustawienia kolejności warstw powierzchni terenu można zmienić w oknie dialogowym Warstwy powierzchni, do którego można uzyskać dostęp w panelu Źródła danych.
Linie trasowania i profile	Projektowanie dróg (geometria pozioma i pionowa)	Do programu InfraWorks 360 można przenosić tylko linie trasowania typu osie jako projektowane drogi. Można zaimportować zestaw reguł stylów do programu InfraWorks 360, który ma być wykorzystywany w przypadku domyślnych stylów linii trasowania w programie AutoCAD Civil 3D. W przypadku korzystania z niestandardowych stylów linii trasowania należy utworzyć reguły stylu. W przypadku każdej projektowanej drogi w programie InfraWorks 360 używany jest pojedynczy profil. Używany jest pierwszy profil poziomu projektowanego utworzony na rysunku programu AutoCAD Civil 3D. Korzystając z narzędzia Widok profilu w programie InfraWorks 360 można przejrzeć geometrię profilu. Projektowane drogi tworzone w programie InfraWorks 360 na podstawie obiektów programu AutoCAD Civil 3D są tylko do odczytu. Elementy profilu według najlepszego dopasowania nie są przenoszone do programu InfraWorks 360.
Korytarze i powierzchnie korytarza	Pokrycia i powierzchnie terenu	W celu poprawnej wizualizacji korytarzy w programie InfraWorks 360 zaleca się utworzenie jednej lub kilku powierzchni korytarza w programie AutoCAD Civil 3D do przeniesienia do programu InfraWorks 360 (na przykład powierzchnia przedstawiająca górną część korytarza). Powierzchnia korytarza modeluje teren w programie InfraWorks 360. Style powiązań w programieAutoCAD Civil 3D służą do tworzenia pokryć w programie InfraWorks 360, które przedstawiają materiały korytarza. Pokrycia umożliwiają stylizowanie różnych komponentów korytarza, takich jak nawierzchnia. Można zaimportować zestaw reguł stylów do programu InfraWorks 360, który ma być wykorzystywany w przypadku domyślnych stylów powiązań w programie AutoCAD Civil 3D. W przypadku korzystania z niestandardowych stylów powiązań należy utworzyć zasady stylizacji.
Sieci rurociągów	Rurociągi z wlotami i włazami lub złącza rurociągowe	Jeśli struktura na rysunku w programie AutoCAD Civil 3D ma określony typ narzędzia drenaż i wykorzystuje część z nowego katalogu części, to podczas ponownego pobrania do programu InfraWorks 360 zostanie jej przypisana część z nowego katalogu części. Jeśli rodzina części i identyfikatory rozmiaru odpowiadają części z katalogu części programu InfraWorks 360, to zostanie użyta dokładnie ta sama część. Jeśli rodzina części i identyfikatory rozmiaru nie są zgodne z częścią z katalogu części programu InfraWorks 360, to użyta zostanie domyślna część (właz znaleziony jako pierwszy). Ważne: Jeśli zarówno w programie InfraWorks 360, jak i w programie AutoCAD Civil 3D w przypadku złącz/struktur rurociągowych są używane części z nowego katalogu, a sieć ma typ narzędzia drenaż, to w obu aplikacjach zostanie użyta ta sama część. Jeśli struktura na rysunku programu AutoCAD Civil 3D nie ma określonego typu narzędzia drenaż, to część zostanie utworzona jako standardowe złącze rurociągowe.
