Obliczanie powierzchni objętości przyrostowych

Obliczanie objętości przyrostowych

1. Włącz widoczność warstwic dla powierzchni, jeśli do zdefiniowania zlewni mają zostać użyte powierzchnie lub warstwice.
2. Kliknij kolejno kartę Analizapanel Projekt Objętości przyrostowe Wyszukiwanie .
3. W oknie dialogowym Objętości przyrostowe wprowadź Szczegóły tabeli objętości przyrostowych.
4. W przypadku metod obliczania objętości kliknij opcję Średnia powierzchnia końcowa, Aproksymacja stożkowa lub Obie.
5. W przypadku opcji Basin Definition Options wykonaj jedną z następujących czynności:
   • Wybierz opcję Define Basin From Entity, kliknij opcję Define Basin i zdefiniuj zlewnię za pomocą wszystkich warstwic na powierzchni.
   • Wybierz opcję Define Basin From Entity, kliknij opcję Define Basin i zdefiniuj zlewnię za pomocą polilinii lub wybranych warstwic wyodrębnionych z powierzchni.
   • Wybierz opcję Use Manual Contour Data Entry i kliknij opcję Define Basin, aby ręcznie wprowadzić rzędne warstwic i powierzchnie.

Aby zdefiniować zlewnię za pomocą wszystkich danych warstwic z obiektu powierzchni

1. W oknie dialogowym Define Basin From Entities:
   • Kliknij opcję Define Basin From Surface Contours.
   • Kliknij przycisk Define.

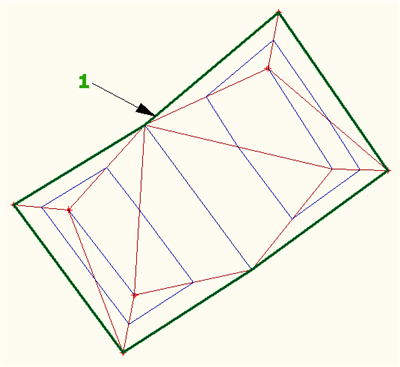

2. Na rysunku wybierz powierzchnię („1” na poniższej ilustracji) i kliknij prawym przyciskiem myszy lub naciśnij klawisz Enter.


   Dane obiektu powierzchni zostaną wyodrębnione i przedstawione w tabeli Tabela objętości przyrostowych. Ta opcja wykorzystuje wszystkie dane warstwic z powierzchni.

3. Zapisz wyniki.

Aby zdefiniować zlewnię za pomocą polilinii lub wybranych warstwic powierzchni

1. W oknie dialogowym Objętości przyrostowe, w obszarze Basin Definition Options:
   • Kliknij opcję Define Basin From Entity.
   • Kliknij opcję Define Basin.
2. W oknie dialogowym Define Basin From Entities kliknij opcję Define Basin From Polylines.
3. Jeśli zachodzi potrzeba wyodrębnienia polilinii z warstwic powierzchni w celu zdefiniowania zlewni, można również kliknąć opcję Extract Objects From Surface, a następnie wybrać powierzchnię na rysunku i nacisnąć klawisz Enter. Po kliknięciu opcji Define w oknie dialogowym Define Basin From Entities można wybrać polilinie utworzone w celu zdefiniowania zlewni.
   Uwaga: Podczas gdy opcja Define Basin From Surface Contours wykorzystuje wszystkie warstwice powierzchni dla danych wejściowych, można użyć opcji Extract Objects From Surface, aby wyodrębnić dane z wybranych warstwic, na przykład warstwic definiujących depresję.
4. Można również usunąć zaznaczenie opcji Change Selected Entities To The Following Layer.

   Jeśli ustawienie Change Selected Entities To The Following Layer zostanie wybrane dla opcji Basin Polyline Layer, należy wprowadzić warstwę, na którą mają zostać przesunięte polilinie.

5. Wybierz opcję Delete Unselected Entities On Selected Layer.
   Wskazówka: Ta opcja powoduje wyczyszczenie rysunku poprzez usunięcie wszystkich polilinii utworzonych za pomocą przycisku Extract Entities From Surface, które nie zostały wybrane za pomocą przycisku Define.
6. Kliknij przycisk Define.

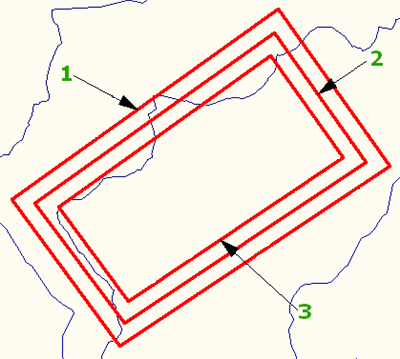

7. Wybierz co najmniej dwie polilinie. Na poniższej ilustracji dołączono trzecią polilinię (3). Kliknij prawym przyciskiem myszy lub naciśnij klawisz Enter.

   Uwaga: Polilinie muszą być poliliniami uproszczonymi (np. utworzonymi za pomocą polecenia PLINIA).

   Dane polilinii zostaną wyodrębnione i przedstawione w tabeli Tabela objętości przyrostowych.

8. Zapisz wyniki.

Aby zdefiniować zlewnię poprzez ręczne wprowadzenie danych warstwic powierzchni

1. W oknie dialogowym Define Basin From Entered Data wprowadź dane powierzchni i rzędnej warstwicy dla co najmniej dwóch warstwic.
2. Kliknij opcję Add To Table.

   Informacje zostaną dodane do tabeli Tabela objętości przyrostowych z obliczonymi objętościami.

3. Zapisz wyniki.
