W przypadku użycia Generatora kształtów należy przypisać właściwości materiału w celu zdefiniowania charakterystyki konstrukcyjnej części. Dostępne w programie Inventor 2016 R2 dla klientów korzystających z subskrypcji.
Przede wszystkim, przypisanie materiału będzie miało wpływ na gęstość używaną do obliczeń masy. Właściwości konstrukcyjne są uwzględniane w Generatorze kształtów, ale ponieważ procent zmniejszenia masy jest celem określonym przez użytkownika, mogą one mieć tylko niewielki wpływ na generowany kształt.
Przypisywanie materiału
- Na karcie Analiza w panelu
Materiał kliknij opcję Przypisz
.

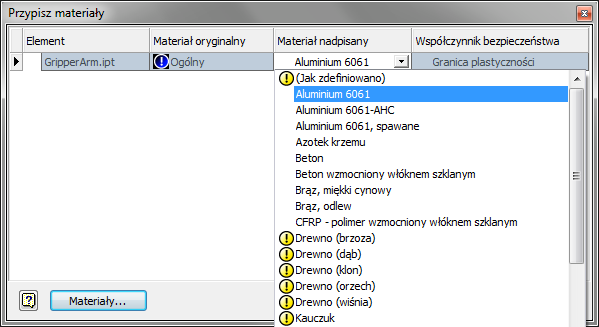

- W oknie dialogowym Przypisz materiały, w kolumnie Materiał nadpisany kliknij listę rozwijaną i wybierz materiał, którego chcesz użyć.
- W kolumnie Współczynnik bezpieczeństwa wybierz opcję Granica plastyczności lub Wytrzymałość na rozciąganie. Te wytrzymałości będą używane w obliczeniach współczynnika bezpieczeństwa, jeśli zostanie wykonana analiza naprężeń.
- Kliknij przycisk OK.
