Generator kształtów jest nowym podejściem do projektowania lekkich, konstrukcyjnie wydajnych części. Dostępne w programie Inventor 2016 R2 dla klientów korzystających z subskrypcji.
Generator kształtów udostępnia inteligentną strategię maksymalizowania sztywności części w oparciu o podane wiązania. Technologia jest zintegrowana z programem Inventor, dzięki czemu łatwo ją włączyć w proces projektowania. Generator kształtów tworzy siatkę 3D, która może służyć za odniesienie podczas ulepszania projektu. W rezultacie najlepiej go używać na wczesnych etapach projektowania koncepcyjnego.

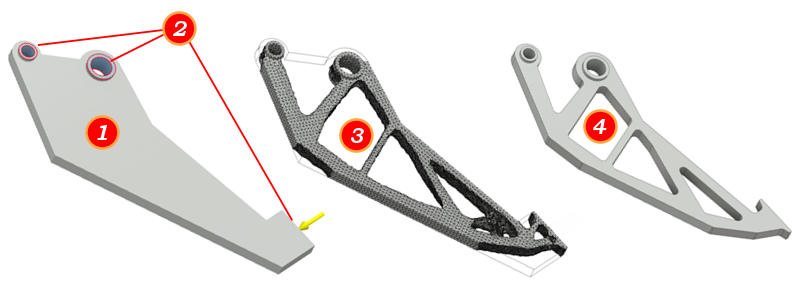

Na powyższym rysunku pokazano, w jaki sposób Generator kształtów może łatwo stać się częścią procesu projektowania.
- Pierwszym krokiem jest utworzenie objętości roboczej lub przybliżenia modelu części. Model powinien zawierać wymagane punkty kontaktu, takie jak położenia dwóch sworzni, oraz powierzchnię kontaktu, do której zostanie zastosowana siła.
- Po zdefiniowaniu objętości roboczej można określić zachowywane strefy (proces nie spowoduje zmiany tych stref podczas tworzenia kształtu odniesienia) oraz zastosować wiązania i siły, jakie mogą wystąpić w części podczas użytkowania.
- Po określeniu kryteriów projektu uruchamia się badanie Generatora kształtów i w odpowiedzi otrzymuje się siatkę.
- Siatka służy jako odniesienie podczas wprowadzania zmian w modelu objętościowym. Zmiany przekształcają model z przybliżenia w projekt.
Uwaga: Generator kształtów nie jest obsługiwany w przypadku zespołów ani części wielobryłowych (pojedyncze części, które zawierają wiele brył).
Więcej informacji na temat używania Generatora kształtów
Aby rozpocząć, spróbuj wykonać ćwiczenie z przewodnikiem Generator kształtów — projekt koncepcyjny.
