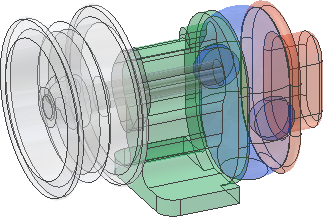

Część powłoki jest pochodnym plikiem części na dysku, który można edytować i przeliczać, w celu zmodyfikowania części. Na poniższym rysunku oryginalna część powłoki zawiera otwory. Ponieważ otwory nie zostały uaktualnione, niektóre powierzchnie wewnętrznego koła zębatego były widoczne przez otwory w powierzchni bocznej i nie zostały usunięte.
Na następnym rysunku część powłoki została zmodyfikowana poprzez wybór opcji ją upraszczających. Część nie zawiera obecnie otworów, elementów wewnętrznych ani sprzętu.
Edycja części powłoki:
- Otwórz plik części.
- Opcjonalnie kliknij prawym przyciskiem myszy górną część przeglądarki, aby określić część jako substytut..
- Opcjonalnie kliknij prawym przyciskiem myszy folder brył w przeglądarce, aby ustalić widoczność i przezroczystość części.
- Kliknij prawym przyciskiem myszy zespół źródłowy w przeglądarce i wybierz opcję Edytuj pochodny zespół z menu kontekstowego.Uwaga: Polecenie Edytuj pochodny zespół nie jest dostępne, jeśli część wymaga uaktualnienia.
- Opcjonalnie, na karcie Bryły zmień status komponentów, aby je włączyć lub wykluczyć. Na przykład można wykluczyć cały sprzęt.
- Opcjonalnie, na karcie Inne określ szkice, elementy konstrukcyjne na poziomie zespołu, parametry, iMates i powierzchnie (części) do uwzględnienia w pochodnym zespole.
- Opcjonalnie, na karcie Reprezentacje wybierz opcję Widok projektu, Reprezentacja pozycyjna lub Poziom szczegółu, aby zastosować je do przeliczenia części powłoki. Na przykład określ Widok projektu lub Poziom szczegółu nie zawierający komponentów wewnętrznych.
- Wybierz kartę Opcje, aby zdefiniować uproszczenie, usuwanie części i opcje zamykania otworów.
- Naciśnij przycisk OK, aby przeliczyć zespół powłoki z użyciem nowych ustawień i zamknij okno dialogowe.
