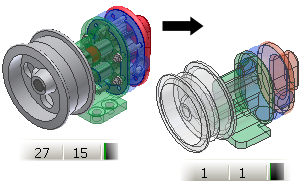

Użyj powłoki w celu utworzenia uproszczonej reprezentacji pojedynczej części zespołu, aby poprawić pojemność i wydajność potomnych zespołów i aplikacji. Powłoka korzysta z narzędzia pochodnego komponentu w tle, w celu utworzenia pojedynczej części z zespołu. Powłoka może skorzystać z istniejącego Widoku projektu lub reprezentacji Poziomu szczegółu, aby uzyskać maksymalną efektywność. Przeliczane są tylko widoczne komponenty.
Co to jest część powłoki?
Część powłoki używa mechanizmu pochodnego komponentu do tworzenia uproszczonego pliku części z zespołu. Polecenie powłoki zapewnia dodatkowe korzyści, takie jak usuwanie komponentów na podstawie reguły i zamykania otworów. Powłoka powierzchni złożonej (ustawienie domyślne) tworzy najmniejszy plik na dysku i wykonuje obliczenia szybciej niż powłoka bryły. Powierzchnia złożona zużywa mniej pamięci i zapewnia lepszą wydajność w zespołach.
Powłoka powierzchni złożonej zachowuje wszystkie oryginalne wyglądy komponentów i może zachować inne cechy wizualne, takie jak grafika gwintu. Wszystkie części powłoki przechowują właściwości masy pierwotnego zespołu, jeśli zostały one obliczone przed utworzeniem powłoki.
Powierzchniowa część złożona nie uczestniczy w operacjach wykrywania interferencji i kolizji. Unikaj używania części złożonych w widokach przekrojów.
Jakie są korzyści ze stosowania części powłoki?
Ze stosowania powłoki wynikają następujące korzyści:
- Łatwość użycia.
- Znaczące zmniejszenie wielkości pliku w przypadku dużych zespołów i złożonych części.
- Redukcja czasu otwierania zespołu z użyciem substytutu Poziomu szczegółu powłoki zespołu.
- Zwiększona wydajność przy przeglądaniu i pracy z dużymi zespołami i złożonymi częściami.
- Ochrona własności intelektualnej poprzez usuwanie otworów i komponentów wewnętrznych.
- Uproszczenie reprezentacji komponentu dla Wymiany BIM.
Jak używać części powłoki w Poziomie szczegółu?
Istnieją trzy procedury, które można wykorzystać do tworzenia części powłoki i użycia jej jako substytutu Poziomu szczegółu w zespole:
- Tworzenie części powłoki za pomocą polecenia Powłoka. Wybór opcji Nowy substytut z menu kontekstowego po uruchomieniu Poziomu szczegółu. Wybór pliku części powłoki na dysku za pomocą opcji Wybierz plik części. Uwaga: Otwarcie pliku części powłoki i określenie części jako substytutu przed użyciem jej jako substytutu zespołu.
- Użycie opcji menu kontekstowe Poziom szczegółu
Nowy substytut powłoki do utworzenia części powłoki i użycia jej w źródłowym zespole jako aktywnego substytutu. - Użyj karty Złóż panelu Komponent polecenia Powłoka, aby utworzyć część powłoki i użyć jej w zespole źródłowym jako aktywnego substytutu.
Czy można edytować część powłoki?
Część powłoki jest pochodnym plikiem części. Aby ją edytować, otwórz plik, kliknij prawym przyciskiem myszy zespół w przeglądarce pochodnej części i wybierz opcję Edytuj pochodny zespół. Użyteczną techniką jest modyfikowanie części powłoki po utworzeniu, dopóki zawiera wymaganą ilość szczegółów.
