Uruchamianie badania Generatora kształtów

Można użyć jednego z dwóch sposobów, aby uruchomić Generator kształtów. Dostępne w programie Inventor 2016 R2 dla klientów korzystających z subskrypcji.

Dostęp do Generatora kształtów można uzyskać bezpośrednio w ramach normalnego procesu roboczego modelowania lub w ramach procesu roboczego Analiza naprężeń.

Bezpośrednie uruchomienie badania Generatora kształtów:

1. Otwórz dany plik części.
2. Na wstążce kliknij kartę Model 3D > panel Eksploruj, a następnie Generator kształtów.

   Na wstążce zostaną wyświetlone narzędzia do generowania kształtu i zostanie utworzone nowe badanie Generatora kształtów.

Uruchamianie badania Generatora kształtów w środowisku analizy naprężeń:

1. Otwórz dany plik części.
2. Na wstążce kliknij kartę Model 3D > panel Symulacja, a następnie Analiza naprężeń. Dostęp do środowiska analizy naprężeń można również uzyskać z karty Środowiska.
3. Na karcie Analiza > panel Zarządzanie, kliknij opcję Utwórz badanie.

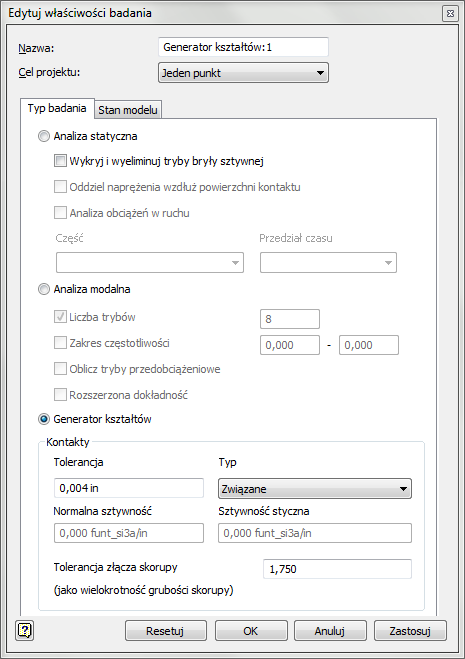

4. W oknie dialogowym Utwórz nowe badanie wybierz opcję Generator kształtów i kliknij przycisk OK.
