Elementy interfejsu można zachować, aby nie uległy zmianie podczas procesu projektowania kształtu. Dostępne w programie Inventor 2016 R2 dla klientów korzystających z subskrypcji.
Najczęściej podczas generowania kształtu użytkownik chce zachować pewne regiony modelu. Przykładowo w wygenerowanej części powinny pozostać otwory na śruby lub inne połączenia, aby nadal działała zgodnie z oczekiwaniami.
Aby upewnić się, że te regiony połączeń nie zostaną usunięte podczas procesu generacyjnego, należy użyć narzędzia Zachowaj region. Narzędzie Zachowaj region ukrywa źródłową geometrię przed optymalizacją. Dostępne są dwie metody definiowania regionu:
- Prostopadłościan
- Walec
- Na kliknij opcję
Zachowaj region.

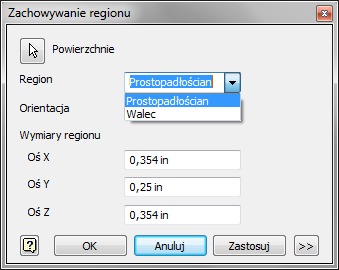

- Wybierz kształt regionu z listy rozwijanej, a następnie wybierz geometrię do zachowania. Narzędzie Zachowaj region automatycznie wykryje wybraną geometrię i wstępnie oszacuje granice zachowywanego regionu.

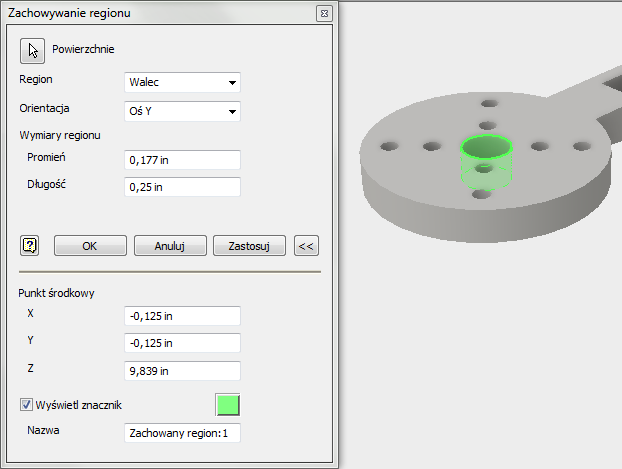

- W razie potrzeby rozwiń okno dialogowe Zachowaj region i zmień punkt środkowy oraz wymiary regionu. Istnieje również możliwość dopasowania orientacji regionu w kształcie walca. Po zakończeniu kliknij przycisk OK.
