Rysunki

Szybkie widoki rysunków w przypadku dużych zespołów

Wszelkie dane trybu Express w zespole są używane do generowania szybszego podglądu i umieszczania widoku zarówno w przypadku widoków dokładnych, jak i rastrowych.

Uwaga: Starsze zespoły i części muszą być poddane migracji do programu Inventor 2015.

Jeśli podczas tworzenia widoków rysunku zostanie wybrana opcja Tylko widok rastrowy, widoki dużych zespołów, które zawierają dane trybu Express, zostaną wygenerowane w dużo krótszym czasie.

Uwaga: Znaczne wzrosty wydajności zależą od rozmiaru modelu i wymagają, aby zarówno części, jak i zespoły zostały poddane migracji do najnowszej wersji.

Szybkie otwieranie plików rysunku

Nowa opcja Szybkie otwieranie w oknie dialogowym Opcje otwierania pliku umożliwia szybkie otwarcie rysunku. Po wybraniu opcji Szybkie otwieranie w ogóle nie jest podejmowana próba znalezienia ewentualnych plików, do których rysunek ma odniesienia, ani rozwiązania tych odniesień. Po otwarciu rysunek zachowuje się w taki sposób, jakby nie było w nim żadnych odniesień do plików. Można wprowadzać i zapisywać modyfikacje.

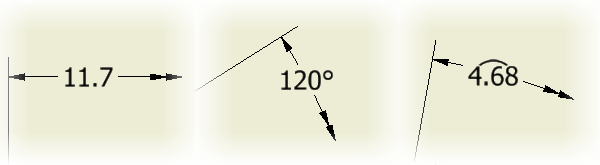

Wymiary skrócone

Utwórz liniowe, kątowe lub łukowe wymiary skrócone długości. Uruchom polecenie Wymiar, wybierz dwie linie lub krawędzie odniesienia lub wybierz łuk i kliknij prawym przyciskiem myszy, aby wyświetlić menu. Z listy Typ wymiaru wybierz żądany typ wymiaru skróconego i umieść wymiar na rysunku.

Więcej informacji

Dodatkowe ulepszenia zwiększające produktywność

Dwukrotne kliknięcie w dowolnym miejscu na numerze pozycji umożliwia jego edycję

Można kliknąć dwukrotnie, aby edytować numer pozycji w celu nadpisania obiektów numeru pozycji lub edytować albo nadpisać wyświetlaną wartość.

Przenoszenie tabeli podzielonej do innego arkusza

Używając drzewa przeglądarki, można przesuwać podzielone tabele rysunku (ogólną, tabelę otworów i listy części) do innego arkusza.

Zachowywanie listy części posortowanej automatycznie

Do okna dialogowego Sortuj listę części została dodana nowa opcja — Sortuj automatycznie podczas aktualizacji. Po jej wybraniu ustawienia sortowania są trwale zachowywane w przypadku danej listy części. Opcja jest stosowana po kliknięciu przycisku OK w oknie dialogowym. Gdy opcja Sortuj automatycznie podczas aktualizacji zostanie włączona, po dodaniu lub usunięciu części nie ma konieczności ponownego, ręcznego sortowania tabeli.

Identyfikowanie w etykietach widoku odniesienia do arkusza skojarzonego z widokiem rysunku

Można łatwo znaleźć właściwy arkusz, gdy widoki przecięcia (przekrój/szczegół) zostaną przeniesione do innego arkusza. Właściwości etykiety widoku obejmują teraz właściwości NAZWA ARKUSZA MACIERZYSTEGO oraz INDEKS ARKUSZA MACIERZYSTEGO. Wartość ciągu jest aktualizowana, gdy widok macierzysty jest przenoszony do innego arkusza lub gdy nazwa albo indeks arkusza są modyfikowane.

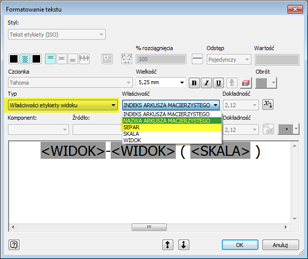

Można aktywować te właściwości, dodając lub edytując etykietę widoku i wybierając opcje <NAZWA ARKUSZA MACIERZYSTEGO> oraz <INDEKS ARKUSZA MACIERZYSTEGO>.

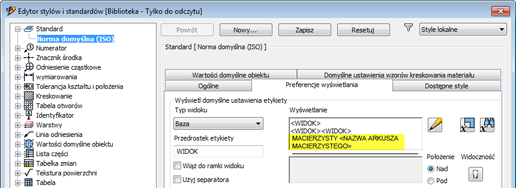

Właściwość jest także dodawana do domyślnej etykiety widoku w obszarze Edytor stylów i standardów Standard Preferencje wyświetlania Wyświetlanie.
