Aby zapewnić doskonałą jakość modelowania w programie Inventor 2015 w środowisku modelowania 3D dodano zaawansowane funkcje umożliwiające wykonywanie określonych zadań. Zawiera on także rozbudowany zestaw ulepszeń wprowadzonych na podstawie opinii użytkowników. Dotyczą one wydajności w innych środowiskach roboczych przeznaczonych dla osób początkujących i zaawansowanych zajmujących się modelowaniem. Dostępne są narzędzia do bezpośredniej edycji i swobodnego modelowania. Wprowadzono również metody szybszej modyfikacji i tworzenia powiązań szkiców.
| Modelowanie bezpośrednie | Możliwości szkoleniowe | Udoskonalenia procesu roboczego |
|---|---|---|
|
|
|
|
|
Wiele udoskonaleń:
|

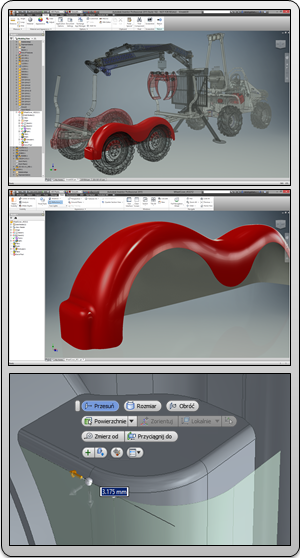

Modelowanie jest łatwiejsze dzięki narzędziom do edycji bezpośredniej, tworzenia kształtów swobodnych i szkicowania
Edytuj bezpośrednio
- Szybko i precyzyjnie zmieniać geometrię parametryczną/części elementu w modelach ze złożoną historią.
- Zmieniać zaimportowane dane bryły bazowej.
- · Przed zmianą projektu warto zapoznać się z tymi możliwościami. Sprawdź funkcję zmiany projektu części w kontekście zespołu macierzystego. Dopasuj geometrię aktywnej części do geometrii z innych części (nieskojarzonych).
Kształt swobodny
- Narzędzia do tworzenia kształtów swobodnych można użyć z istniejącymi modelami parametrycznymi i zastosować modelowanie kształtów swobodnych, jeśli wymaga tego projekt. Użycie polecenia Dopasuj krawędź z panelu Kształt swobodny pozwala zmodyfikować bryłę swobodną w celu dopasowania do istniejącego modelu lub geometrii szkicu.
- Nowych narzędzi do tworzenia kształtów swobodnych można użyć do modelowania koncepcyjnego, tworząc zgrubne kształty tam, gdzie kształt i rozmiar nie są jeszcze ustalone.
Nowe narzędzia i ustawienia wiązań
Szkice można kształtować szybciej i łatwiej. Nowy opcja Tryb wyłączania zwiększa możliwości modyfikowania geometrii, które są już związane. Pozwala to na uzyskanie większej kontroli nad wiązaniami oraz zapewnia lepsze opcje wyświetlania, rozważania i usuwania.
Jedno nowe polecenie o nazwie Ustawienia wiązań zapewnia dostęp do wszystkich ustawień wiązań dotyczących szkiców 2D.

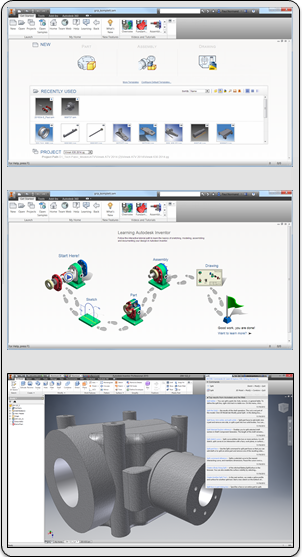

Ulepszone okno startowe i możliwości szkoleniowe
Nowe środowisko i narzędzia szkoleniowe zostały połączone, aby ułatwić i przyspieszyć naukę.
Inventor Home działa jako osobista tablica narzędzi i zapewnia jedno centralne miejsce tworzenia lub edycji plików oraz dostępu do plików szkoleniowych i plików pomocy.
Strona Team Web jest dostępna na stronie głównej programu Inventor. Na stronie Team Web można umieścić łącza do wybranej zawartości.
Na stronie głównej programu Inventor dostępna jest także ścieżka edukacyjna Ćwiczenia. Nowa ścieżka ćwiczeń prowadzi użytkownika przez najpopularniejsze procesy robocze, co pozwala na uzyskanie podstawowych umiejętności obsługi oprogramowania. Nowe ćwiczenia interaktywne w ścieżce obejmują podstawowe umiejętności pracy ze szkicami, częściami, zespołami i rysunkami. Wciągające ćwiczenia sprawdzające sprzyjają indywidualnemu poszerzaniu wiedzy.
Ulepszone wyszukiwanie zwiększa wydajność pracy. Zapewnia szybki i łatwy dostęp do rozbudowanej zawartości opracowanej przez firmę Autodesk. W podglądzie wyszukiwania są wyświetlane wyniki dla poleceń, artykułów pomocy, zawartości pomocy technicznej, grup dyskusyjnych, nagrań wideo w serwisie YouTube i blogów.

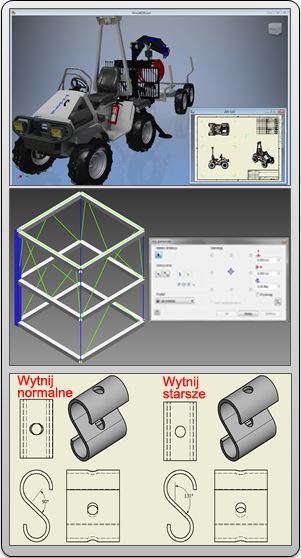

Udoskonalenia procesu roboczego
Poniżej wymieniono niektóre z wielu ulepszeń:
Części
- Kąt skrętu został dodany do polecenia Przeciągnięcie.
- Standardowa głębokość gwintu jest dostępna w przypadku otworów.
- Udoskonalenia okien dialogowych parametrów.
Zespoły
- Udoskonalenia opcji Połączenia obejmują: odsuwanie początku, wybór wirtualnego punktu środkowego pomiędzy dwoma powierzchniami jako początku połączenia oraz wyrównywanie do geometrii konstrukcyjnej.
- W generatorze ram jest teraz obsługiwane ponowne używanie elementów.
- Można utworzyć płaszczyzny konstrukcyjne między dwiema płaszczyznami równoległymi i nierównoległymi.
Rysunki
- W przypadku opisów można dwukrotnie kliknąć w dowolnym miejscu numeru pozycji, aby go edytować.
- Możliwość przenoszenia tabeli podzielonej do innych arkuszy.
- Tworzenie rysunków z dużymi zespołami jest szybsze.
- Twórz wymiary skrócone (liniowe, kątowe i długość łuku).
Konstrukcja blachowa
- W celu umieszczenia otworu przebijanego można wybrać punkty za pomocą okna.
- Do okna dialogowego Wycięcie dodano opcję Wytnij prostopadle.
- Rozszerzone sterowanie orientacją w rozwinięciu blachy.
- W przeglądarce zmieniono ZKC (znacznik końca części) na EOF (znacznik końca rozwinięcia/zawinięcia).
- Możliwość określenia strony A w przypadku rozwinięcia blachy i narzędzia do otworów przebijanych.
W dalszej części tej sekcji szczegółowo opisano wszystkie te udoskonalenia i nie tylko.
