Model o kształcie swobodnym

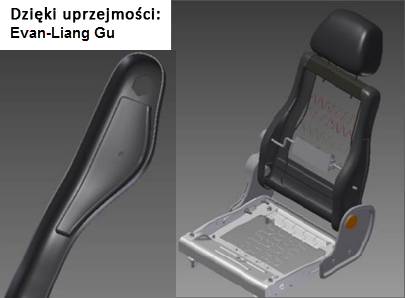

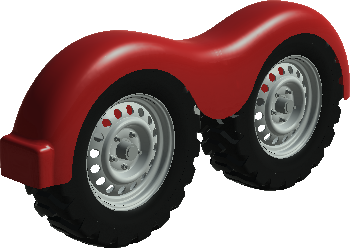

14 nowych narzędzi do tworzenia kształtu swobodnego zapewnia alternatywną metodę modelowania umożliwiającą eksplorowanie i tworzenie modeli o kształcie swobodnym dzięki bezpośredniej manipulacji. Rozpocznij od dowolnego kształtu (prostopadłościanu, kuli, walca, torusa lub kuli kwadrantowej), który najlepiej odzwierciedla żądaną geometrię. Następnie za pomocą narzędzi edycji kształtu swobodnego zmień i dopasuj kształt.
Zastosowanie kształtu swobodnego oraz modelowania parametrycznego pozwala utworzyć bardziej atrakcyjny wizualnie projekt.
Interaktywne ćwiczenia dotyczące kształtów swobodnych można pobrać z http://www.autodesk.com/inventor-newtutorials-2015-plk.
Edycja bezpośrednia

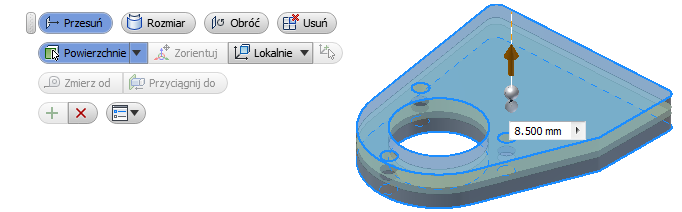

Można szybko edytować części za pomocą polecenia Edytuj bezpośrednio. Rozmiar, kształt i/lub położenie elementów modelu można dopasować, bezpośrednio manipulując geometrią. Użycie polecenia Edytuj bezpośrednio pozwala:
- Szybko zmodyfikować złożony model, który początkowo został utworzony przez kogoś innego.
- Zmodyfikować zaimportowane części bazowe.
- W prosty sposób zmienić tylko wybrane elementy, unikając niezamierzonych zmian z powodu skomplikowanych zależności.
- Szybko badać alternatywne rozwiązania projektowe.
Interaktywne ćwiczenia dotyczące edycji bezpośredniej można pobrać z http://www.autodesk.com/inventor-newtutorials-2015-plk.
Rozszerzone podświetlanie wyborów w tablicy iPart
Wybory w tablicy iPart są podświetlane w innych polach odniesienia oraz w oknie graficznym.
Obiekt (np. element, parametr, właściwość) wybrany w oknie edytora iPart zostanie podświetlony w skojarzonych polach tabeli i w oknie graficznym (jeśli ma to zastosowanie). Ta funkcja ułatwia wyszukiwanie i modyfikowanie wybranych obiektów, gdy w części iPart znajduje się duża ilość danych projektowych.
- Elementów w częściach i zespołach oraz w elementach konstrukcji blachowych, takich jak kołnierz lub powierzchnia, niezależnie od tego, czy są one wyłączone w pierwotnej części.
- Elementów konstrukcyjnych, niezależnie od tego, czy są ustawione jako niewidoczne w pierwotnej części lub zespole.
- Elementów iMate i iFeature w częściach i zespołach.
- Kolumn lub komórek, jeśli można podświetlić zawierający je element w oknie graficznym.
- Kolumn, które można odwzorować z powrotem na element, element konstrukcyjny lub iMate.
- Panelu źródłowego (po lewej) i docelowego (po prawej) w oknach dialogowych Redagowanie iPart i Redagowanie iAssembly.
- Edycji lokalnej poprawnego wystąpienia, ale nie w przypadku tworzenia części iPart w ramach edycji lokalnej.
Usuwanie wszystkich nieużywanych parametrów w jednej operacji

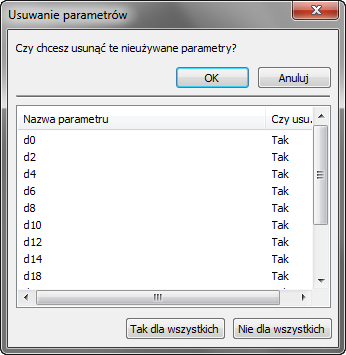

Opcja Usuń nieużywane, dostępna w dolnej części okna dialogowego Parametry, umożliwia wyświetlenie wszystkich nieużywanych parametrów w osobnym oknie. Można je wtedy usunąć w jednej operacji. Kliknij przycisk Tak na wszystkie, aby usunąć wszystkie nieużywane parametry w dokumencie, lub Nie na wszystkie, aby pozostawić nieużywane parametry w bieżącym dokumencie.
Aby zachować parametr wyświetlony w oknie, pozostaw domyślne ustawienie Nie. Aby usunąć parametr wyświetlony w oknie, można kliknąć domyślne ustawienie Nie, zmieniając je na Tak, przed uruchomieniem polecenia usuwania. Nieużywane, wyeksportowane parametry mają domyślnie wartość Nie, jeśli są używane w innych dokumentach.
Nadal można usuwać parametry pojedynczo w oknie dialogowym Parametry.
Ulepszenia zwiększające wydajność pracy z częściami
Wyświetlanie całych nazw parametrów w oknie dialogowym Parametry
Szerokość okna dialogowego Parametry można zwiększyć w celu wyświetlenia najdłuższej nazwy bez jej ucinania.

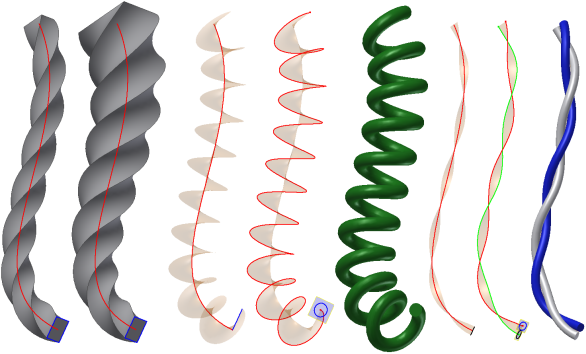

Kąt skrętu umożliwiający sterowanie liczbą obrotów w elementach przeciągnięcia
Nowa opcja Skręt została dodana do okna dialogowego Przeciągnięcie. Wprowadzenie kąta skrętu umożliwia sterowanie liczbą obrotów profilu prostopadłych do ścieżki. Kąt skrętu określa stopień skręcenia profilu wzdłuż określonej ścieżki. Opcja jest dostępna tylko w przypadku przeciągnięć prostopadłych utworzonych w programie Inventor 2015 lub nowszym.
Domyślna wartość głębokości gwintu i otworu na podstawie pliku thread.xls
Standardy określają teraz wartości domyślne głębokości gwintu i otworu. Podczas tworzenia otworu, często stosuje się element gwintu. Wartości głębokości gwintu i otworu odnoszą się do skojarzonych (nowych) kolumn Głębokość gwintu i Bicia w pliku thread.xls.
Konstrukcja blachowa
Użycie okna w celu wybrania punktów umieszczenia otworu przebijanego
- Aby w wyborze uwzględnić wszystkie elementy, które stykają się z dowolną częścią ramki obszaru wyboru, wybierz za pomocą okna od prawej do lewej.
- Aby w wyborze uwzględnić tylko elementy zawarte w ramce obszaru wyboru, wybierz za pomocą okna od lewej do prawej.
- Aby usunąć niektóre punkty ze zbioru wskazań lub usunąć niektóre i dodać inne, kolejne wybory należy wykonać od lewej do prawej lub od prawej do lewej.
Wybór w Narzędziu do otworów przebijanych działa tak, jakby użytkownik przytrzymywał naciśnięty klawisz CTRL. Jeśli wybrano element zbioru, można go usunąć bez przytrzymywania naciśniętego klawisza CTRL.
Bardziej dokładne monity dotyczące usunięcia i przekształcenia rozwinięcia blachy
- W przypadku usunięcia rozwinięcia blachy w części konstrukcji blachowej jest wyświetlany następujący komunikat:
Usunięcie rozwinięcia blachy w części konstrukcji blachowej spowoduje także usunięcie wszystkich widoków rozwinięć blachy na rysunkach skojarzonych.
- Podczas przekształcania części konstrukcji blachowej w część standardową jest wyświetlany następujący komunikat:
Przekształcenie części konstrukcji blachowej na część standardową spowoduje automatyczne usunięcie rozwinięcia blachy konstrukcji blachowej. Usunięcie rozwinięcia blachy w części konstrukcji blachowej spowoduje także usunięcie wszystkich widoków rozwinięć blachy na rysunkach skojarzonych.
W obu tych komunikatach ostrzegawczych można kliknąć opcję Komunikaty, aby określić, kiedy monit ma być wyświetlany. Monit można wyłączyć, tak aby nie był wyświetlany w przyszłości. Można również sterować sposobem wyświetlania monitów w oknie Opcje aplikacji na karcie Komunikaty.
Wyświetlanie w przeglądarce końca zawinięcia lub rozwinięcia (EOF) zamiast ZKC w przypadku zawiniętych części
W przypadku części konstrukcji blachowych w drzewie przeglądarki znacznik końca części (ZKC), zostanie zmieniony na znacznik końca zawinięcia lub rozwinięcia (EOF). Menu kontekstowe znacznika zawiera takie polecenia, jak Przesuń znacznik końca elementów (EOF), Przesuń koniec elementów (EOF) na koniec lub Przesuń koniec elementów (EOF) na górę.
Wycinanie elementów otworu przebijanego w konstrukcji blachowej przez gięcie
Możliwe jest wycinanie prostych lub złożonych otworów w powierzchni części, również przez gięcie, używając narzędzi do tworzenia otworów przebijanych w konstrukcji blachowej.
Podczas tworzenia lub edycji wystąpienia umieszczonego elementu iFeature otworu przebijanego w konstrukcji blachowej można określić, czy wyciąć element otworu przebijanego przez gięcie.
Wyświetlanie całych nazw właściwości w oknie dialogowym Edycja zagięcia
Szerokość okna dialogowego Edycja zagięcia w przypadku kołnierza wyciągniętego została zwiększona, aby uniknąć ucinania nazw właściwości, które są w nim wyświetlane.
Opcja Wytnij prostopadle w oknie dialogowym Wytnij
W oknie dialogowym Wytnij dodano opcję Wytnij prostopadle. Umożliwia ona rzutowanie wybranego profilu (szkicu itp.) na powierzchnię, a następnie utworzenie wycięcia prostopadłego do powierzchni, które przecina rzutowanie.
Rozszerzone sterowanie orientacją w rozwinięciu blachy
Podobnie jak w modelu zagiętym, można teraz dostosować orientację rozwinięcia blachy. Aby ułatwić sterowanie współrzędnymi w oknie dialogowym Rozwinięcie blachy, dodano opcję ustawiania kąta obrotu.
Wybór strony A w przypadku rozwinięcia blachy i narzędzia do otworów przebijanych
Strona A części konstrukcji blachowej wskazuje powierzchnię, która jest górą w płaskim wzorze (maszynie do tworzenia otworów przebijanych). Dodano nowe polecenie, Definicja strony A
, do wstążki w grupie rozwinięcie blachy. Dzięki niej można wybrać stronę części konstrukcji blachowej, aby wskazać kierunek przebijania otworu. Jeśli nie można wybrać strony, podczas tworzenia rozwinięcia blachy oprogramowanie samo utworzy stronę A i doda węzeł przeglądarki. Nadal można zmienić stronę A, odwracając powierzchnię bazową podczas definicji edycji płaskiego wzoru w przeglądarce.
Bieżącą stronę A można usunąć, o ile nie istnieje płaski wzór. Można zmienić orientację rozwinięcia blachy, co znajduje odzwierciedlenie na stronie A, która jest podświetlana po wybraniu węzła przeglądarki. Jeśli zmiana powoduje niepowodzenie obliczania strony A, można kliknąć prawym przyciskiem myszy węzeł strony A w przeglądarce i wskazać nową stronę A, w wyniku czego powstanie nowy węzeł w przeglądarce.
Po uruchomieniu umieszczania narzędzia do otworów przebijanych oznaczenie strony A w rozwinięciu blachy zostanie podświetlone w obszarze graficznym. Użyj opcji z menu kontekstowego, aby podświetlić stronę A i dostosuj orientację, reprezentację otworu przebijanego i pomiar kąta zagięcia. Po kliknięciu polecenia Wyróżnij stronę A wszystkie powierzchnie strony A są umieszczane we wstępnym zbiorze wskazań dokumentu.

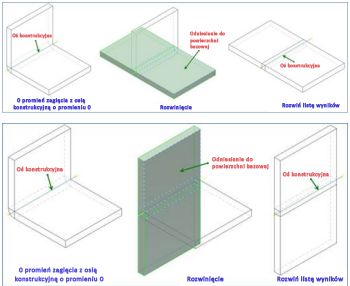

Rozwijanie/ponowne zawijanie zaimportowanej części konstrukcji blachowej z zerowym promieniem gięcia
Zaimportowane modele konstrukcji blachowych z zerowym promieniem gięcia innych firm można rozwinąć lub zawinąć ponownie. W środowisku konstrukcji blachowej po wybraniu polecenia Rozwiń/Zawiń ponownie w obszarze Geometria rozwijania można teraz wybrać zerowy promień gięcia. Podczas tworzenia rozwinięcia blachy można spłaszczyć zerowy promień gięcia.
W przypadku rozwijania nowa powierzchnia zostanie dodana w miejscu, gdzie istnieje krawędź promienia gięcia 0. Zdefiniowany współczynnik K określa obszar powierzchni.
Po ponownym zawinięciu odniesienia utworzone podczas rozwijania modelu pozostają bez zmian. To zachowanie jest takie samo, jak w przypadku niezerowej wartości promienia gięcia.
