Jeśli rysunek zawiera sklasyfikowane obiekty, jego metadane są automatycznie generowane i wyświetlane po pierwszym otwarciu przeglądarki metadanych.
Metadane są zapisane w samym rysunku. Metadane są aktualizowane za każdym razem podczas edycji rysunku lub w przypadku nawiązania ponownego połączenia z dołączonymi rysunkami, które zawierają obiekty sklasyfikowane.
Uwaga: W tym ćwiczeniu używana jest mapa utworzona w sekcji Ćwiczenie 1: Tworzenie obiektów za pomocą klas obiektów.
Aby wyświetlać metadane
- Jeśli plik ObjectClass.dwg utworzony poprzednio nie jest jeszcze otwarty, otwórz go. Kliknij
OtwórzRysunek. - Kliknij kartę Eksplorator mapy woknie zadań.
- Rozwiń pozycję Klasy obiektów.
- Kliknij prawym przyciskiem myszy klasę obiektów i kliknij opcję Wyświetl metadane.

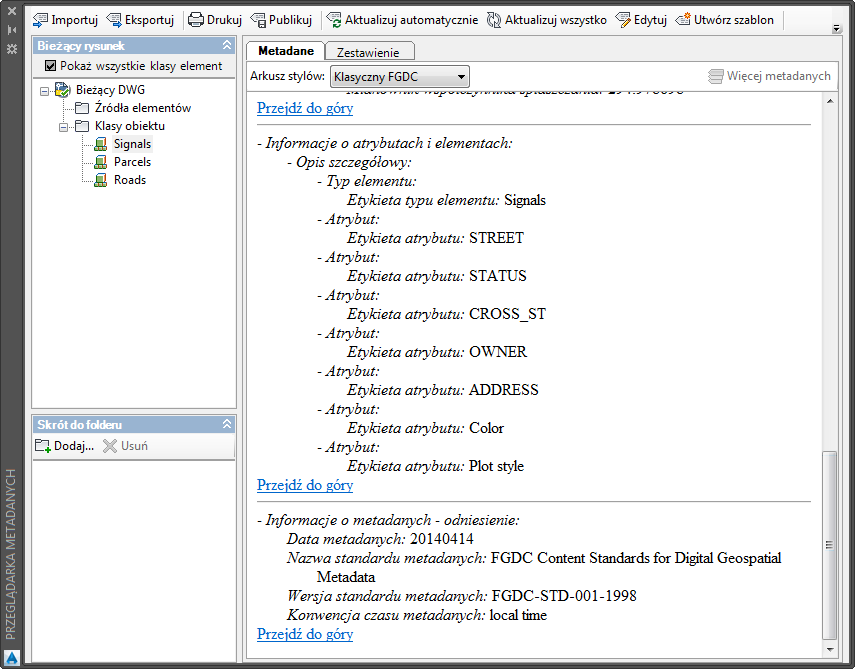

- W przeglądarce metadanych przewiń w dół, aby wyświetlić różne pola i dane.
Metadane dla rysunków sklasyfikowanych są generowane automatycznie.
Aby kontynuować, przejdź do sekcji Ćwiczenie 2: Udostępnianie metadanych.
