Ćwiczenie 2: Dodawanie powierzchni w celu przejrzenia danych poziomu

Powierzchnia jest plikiem rastrowym zawierającym informacje o poziomie. Używając tematów, należy zmienić powierzchnię, tak aby odzwierciedlić jej poziom.

Uwaga:

W tym ćwiczeniu używana jest mapa AnalyzeMap1.dwg utworzona w poprzednim ćwiczeniu.

Dodawanie powierzchni do mapy

1. Kliknij kartę Narzędzia głównePanel danychPołącz.
2. W oknie Połączenie danych z listy Połączenia danych wg dostawcy wybierz opcję Dodaj połączenie obrazu rastrowego lub powierzchni i kliknij przycisk obok opcji Plik lub folder źródłowy.
3. W oknie dialogowym Otwórz odszukaj plik ENTERPRISE.dem, wybierz go i kliknij przycisk Otwórz.

   Odszukaj plik, w którym znajdują się skopiowane dane przykładów.

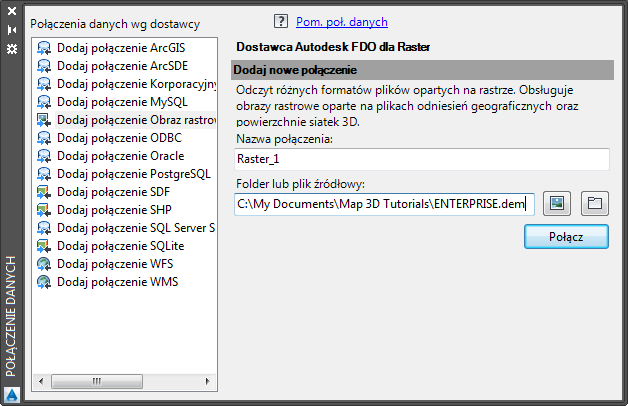

   Połączenie z plikiem powierzchni w oknie Połączenie danych

4. W oknie Połączenie danych kliknij przycisk Przyłącz.
   Uwaga:

   Plik DEM używa układu współrzędnych UTM27-10. W programie AutoCAD Map 3D dane z tego układu współrzędnych są automatycznie przekształcane w dane układu wybranego na mapie.

5. Kliknij polecenie Dodaj do mapy.
6. Zamknij okno Połączenie danych, aby wyświetlić powierzchnię na mapie.

Przypisywanie stylu do powierzchni

1. Na karcie Menedżer wyświetlania wybierz warstwę ENTERPRISE zawierającą powierzchnię.
2. Kliknij przycisk .
3. Utwórz paletę dla danego tematu.
   • W oknie dialogowym Edytor stylów, w sekcji Styl rastra dla 0 - Nieskończoność: Przedział skali kliknij strzałkę w dół w pozycji Styl. Wybierz opcję Temat (nawet jeśli została już wybrana).

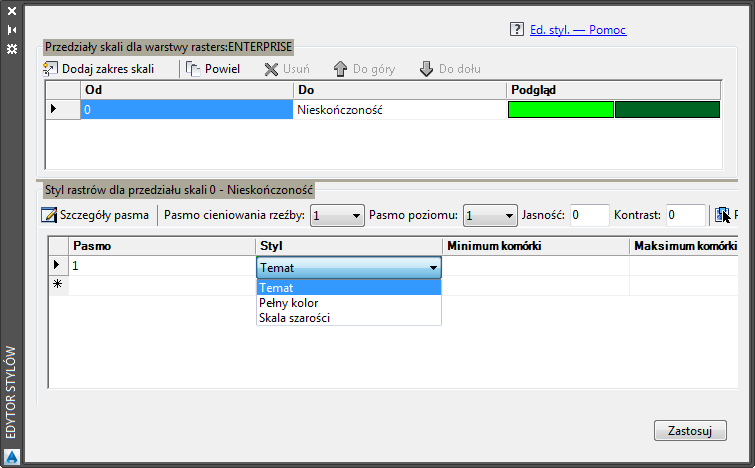

     Kliknij pierwszą pozycję w kolumnie Styl i wybierz opcję Temat.

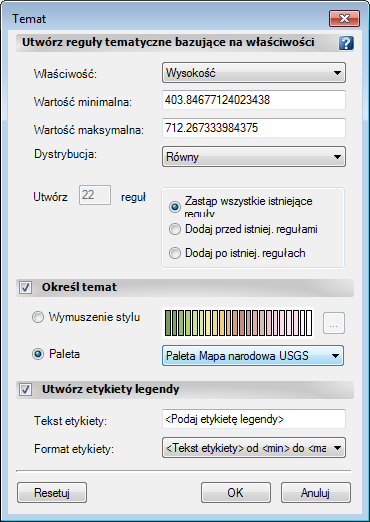

   • W oknie dialogowym Temat w grupie Określ temat kliknij opcję Paleta i wybierz pozycję Paleta - Mapa narodowa USGS.


     Jako temat powierzchni wybrana została paleta o nazwie Mapa narodowa USGS.

   • Kliknij przycisk OK, a następnie kliknij przycisk Zastosuj. Zamknij okno dialogowe Edytor stylów.
4. Dodaj przeskalowanie, aby wyraźniej zaznaczyć różnice poziomów.
   • Na pasku stanu, na dole mapy, kliknij strzałkę w dół obok przycisku Przeskalowanie pionowe.
   • Na liście wybierz opcję 25x.

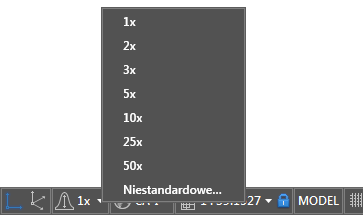

     Wybieranie wartości 25x dla opcji Przeskalowanie poziome.

5. Dodaj warstwice w celu utworzenia mapy topograficznej.

   Warstwice łączą punkty o równych poziomach znajdujące się na powierzchni mapy. Te linie określają poziom w danym miejscu na powierzchni. Pomaga to zwiększyć przejrzystość i ułatwić analizowanie terenu powierzchni 3D.

   • Kliknij prawym przyciskiem myszy odpowiednią warstwę powierzchni na karcie Menedżer wyświetlania, a następnie wybierz polecenie Utwórz warstwę poziomic.

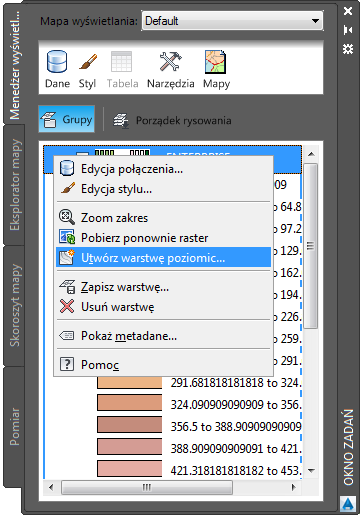

     Kliknięcie warstwy powierzchni prawym przyciskiem myszy w Menedżerze wyświetlania umożliwia utworzenie warstwic.

   • W oknie dialogowym Utwórz warstwicę wybierz wartość 20 z listy Przyrost poziomu warstwicy.
   • W polu Jednostkipozostaw Metry.
   • Na liście Główna warstwica co wybierz wartość 4. Po wybraniu tej opcji co czwarta warstwica będzie zaznaczona pogrubioną linią.
   • Zaznacz pole Etykietowanie poziomu. Tylko główne (pogrubione) warstwice zostaną oznaczone etykietami.
   • Dla opcji Utwórz warstwicę jako wybierz wartość polilinia.

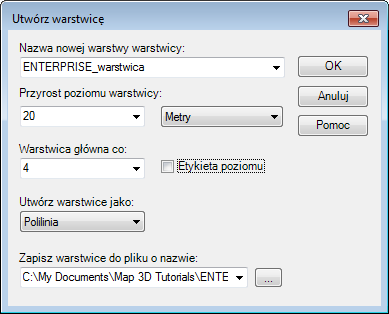

     Ustawienia w oknie dialogowym Utwórz warstwicę

   • Kliknij przycisk OK.

Uwaga:

Aby opatrzyć etykietą przecinające się warstwice, użyj Edytora stylów do zmiany stylu nowej warstwy poziomic (nie samej warstwy powierzchni). Używając tej samej metody, można zmienić kolor lub styl warstwic.

• W Menedżerze wyświetlania wybierz warstwę poziomic i kliknij opcję Styl.
• W Edytorze stylów kliknij przycisk widoczny obok pozycji Etykieta elementu dla „IsMajor=False”.
• Kliknij przycisk Dodaj etykietę.
• Wybierz opcję Poziom jako Treść tekstu etykiety.
• Kliknij przycisk Zastosuj, a następnie kliknij przycisk Zamknij.

Aby kontynuować, przejdź do sekcji Ćwiczenie 3: Rozciąganie warstwy rzek na powierzchni.
