Dowiedz się, w jaki sposób ustawić opcje obliczeniowe oraz uruchomić obliczenia powierzchni zbrojenia teoretycznego.
- Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Results_Tabular.rtd.
Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
- Kliknij kolejno opcje Wymiarowanie
Zbrojenie wymagane płyt/ścian żelbetowych.
Otwierany jest układ Płyty — zbrojenie teoretyczne. Układ jest podzielony na trzy części: Widok, okno dialogowe Zbrojenia i okno dialogowe Zbrojenie płyt i powłok.

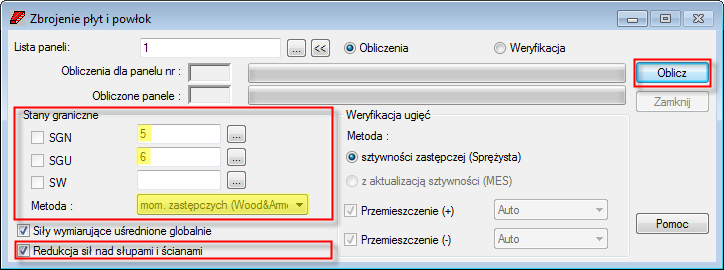

- Przejdź do okna dialogowego Zbrojenie płyt i powłok i w obszarze Stany graniczne sprawdź, czy ustawiono następujące opcje:
- SGN: 5,
- SLS: 6,
- Metoda: wybierz mom. zastępczych (Wood&Amer).
- Wybierz opcję Redukcja sił nad słupami i ścianami.
Uwaga: Ta opcja umożliwia zmniejszenie sił działających na punkt podparcia, taki jak słup, za pomocą średniej wartości momentów i naprężeń wokół punktu podparcia.
- Kliknij opcję Oblicz.
Zostanie otwarte okno dialogowe Stan obliczeń i wyświetlą się w nim informacje na temat przekroczenia dopuszczalnego ugięcia płyty.
- Zamknij okno dialogowe Stan obliczeń.
- Zapisz projekt jako plik Plate_Required_Reinforcement.rtd.
