Wyświetlanie wyników dla płyty w postaci tabelarycznej

Dowiedz się, jak wyświetlić wyniki dla płyty w postaci tabelarycznej.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Results_Maps.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij opcje Wyniki Wyniki dla płyt i powłok.

   Otworzy się tabela wyników dla elementów skończonych.

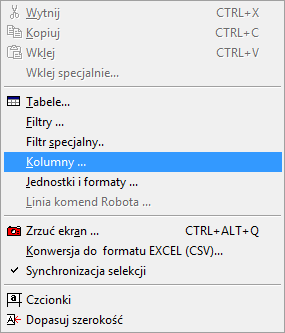

3. Kliknij prawym przyciskiem myszy w tabeli Wyniki dla ES, a następnie w menu kontekstowym kliknij opcję Kolumny.

4. Na karcie Szczegółowe usuń zaznaczenie następujących opcji:
   • Momenty — M xx,
   • Momenty — M yy,
   • Momenty — M zy,

   a następnie wybierz opcję:

   • Przemieszczenie u, w: z.

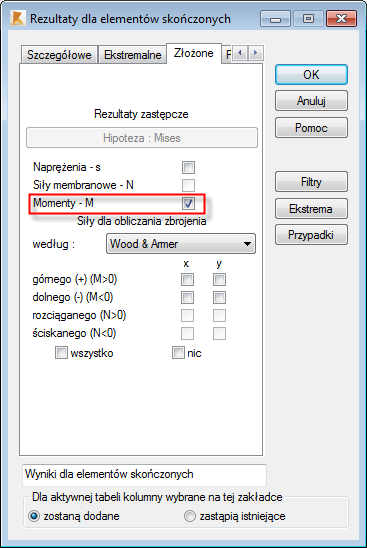

5. Przejdź do karty Złożone i wybierz opcję Momenty — M.

6. Kliknij przycisk OK.

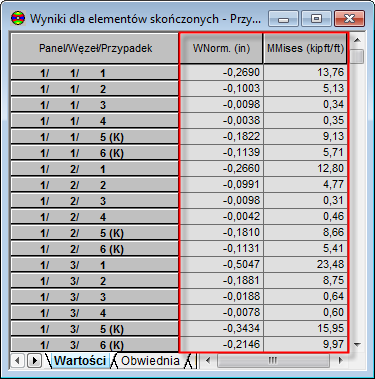

   Kolumny WNorm. i MMises zostały dodane do tabeli Wyniki dla ES (tak jak pokazano na poniższej ilustracji).


7. Kliknij ikonę w prawym górnym rogu tabeli, aby zamknąć tabelę Wyniki dla ES.

8. Zapisz projekt jako Plate_Results_Tabular.rtd.

Kliknij tutaj, aby przejść do podsumowania.
