Wyświetlanie wyników dla płyty na mapach

Dowiedz się, jak wyświetlić mapę przemieszczeń płyty dla wybranego przypadku obciążenia.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Analysis.rtd.
   Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.

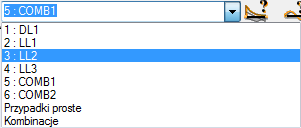

2. Na pasku narzędzi wyboru, w oknie Wybór przypadków, rozwiń menu rozwijane Przypadki i wybierz opcję 5: COMB1.

3. Kliknij opcje Wyniki Mapy.

   Zostanie otwarte okno dialogowe Mapy.

4. Na karcie Szczegółowe wybierz opcję Przemieszczenia —u, w: z.

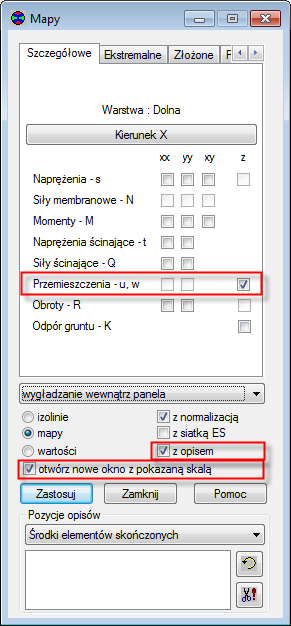

5. W dolnej części okna dialogowego Mapy wybierz następujące opcje:
   • Z opisem,
   • Otwórz nowe okno z pokazaną skalą.

6. Kliknij przycisk Zastosuj.

   Otworzy się nowe okno i wyświetli mapa przemieszczeń dla panelu, tak jak pokazano na rysunku poniżej.


7. Kliknij opcję Zakończ, aby zamknąć okno Mapy dla paneli.
8. Zamknij okno dialogowe Mapy.
9. Na pasku narzędzi Wybór, w polu Wybór przypadków, rozwiń menu Przypadki i wybierz opcję 3: LL2.

10. Kliknij opcje Wyniki Przecięcia paneli.

    Zostanie otwarte okno dialogowe Przecięcia paneli.

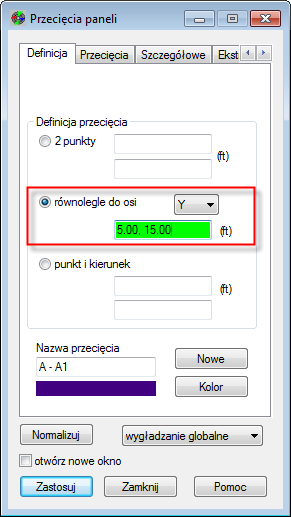

11. Na karcie Definicja wybierz opcję Równoległe do osi Y, a następnie wpisz współrzędne:
    • (5.00, 15.00).

12. Przejdź do karty Szczegółowe i wybierz opcję Przemieszczenia — u, w: z.

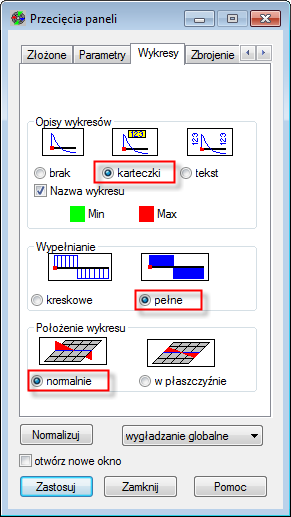

13. Przejdź do karty Wykresy, a następnie wybierz następujące opcje:
    • Opisy wykresów: karteczki,
    • Wypełnienie: pełne,
    • Położenie wykresu: normalnie.

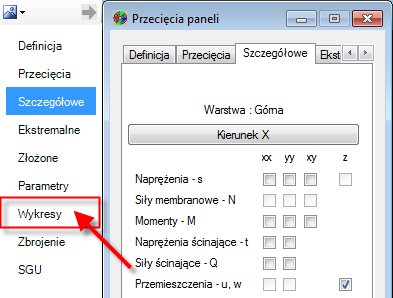

    Wskazówka: Możesz przejść do karty Wykresy bez konieczności przewijania kart. Umieść wskaźnik myszy nad strzałką w pobliżu lewego górnego rogu okna dialogowego, aby wyświetlić listę kart.


14. Kliknij przycisk Zastosuj.

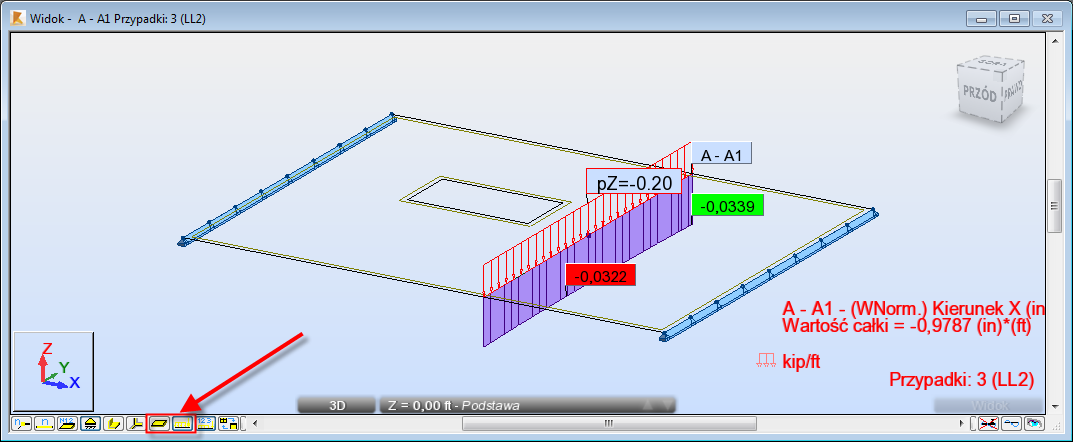

15. Kliknij przycisk (Wnętrza paneli) w dolnej części obszaru rysunku, aby ukryć wnętrze panelu. Możesz również kliknąć przycisk (Symbole obciążenia), aby wyświetlić symbole wartości obciążeń.

16. Przejdź do okna dialogowego Przecięcia paneli na karcie Przecięcia i usuń zaznaczenie opcji A—A1.
17. Kliknij przycisk Zastosuj i zamknij okno Przecięcia paneli.
18. Zapisz projekt jako Plate_Results_Maps.rtd.
