Opcje siatkowania

Dowiedz się, w jaki sposób ustawić opcje siatkowania.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Supports.rtd.
   Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij kolejno opcje Analiza Siatkowanie Opcje siatkowania.

   Można również kliknąć przycisk (Opcje generacji siatki ES) na standardowym pasku narzędzi w górnej części okna programu. Następnie kliknij przycisk (Opcje siatkowania) na pasku narzędzi Opcje generacji siatki ES.

   Zostanie otwarte okno dialogowe Opcje siatkowania.

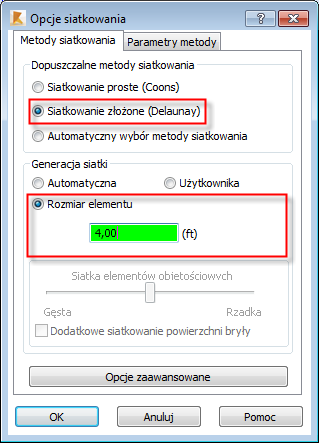

3. W oknie dialogowym Opcje siatkowania ustaw następujące parametry:
   • Dostępna metoda siatkowania: Siatkowanie złożone (Delaunay)
   • Generacja siatki: Rozmiar elementu, a następnie wpisz 4.00.

4. Kliknij przycisk OK.

   Panel zostanie podświetlony na czerwono.

5. Kliknij kolejno opcje Analiza Generacja modelu obliczeniowego.

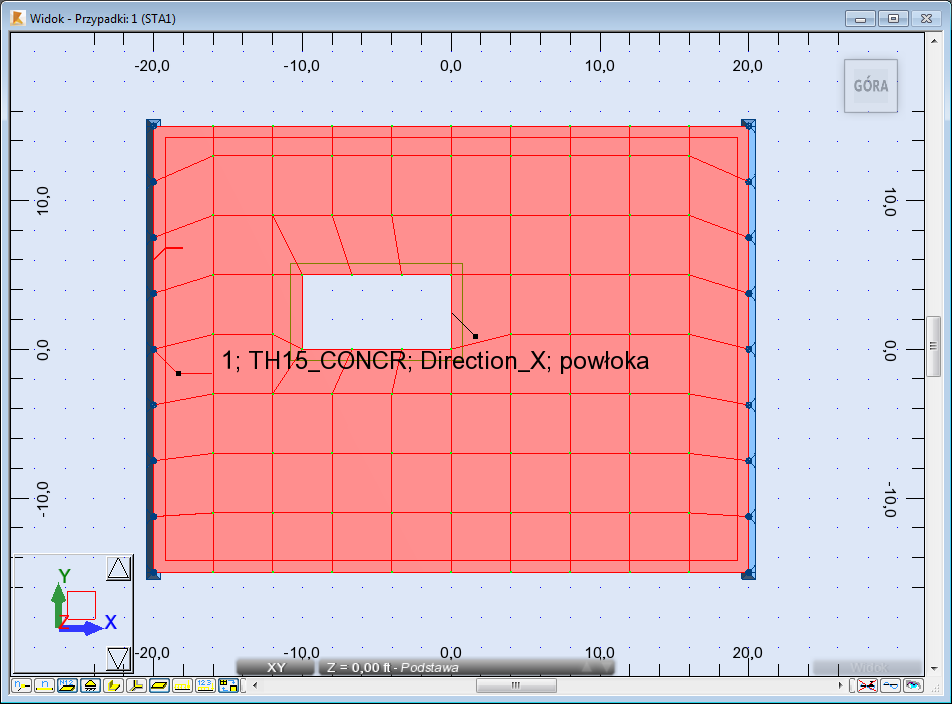

   Proces generowania jest wyświetlany w oknie dialogowym Obliczenia, a następnie model obliczeniowy zostaje wyświetlony w widoku.

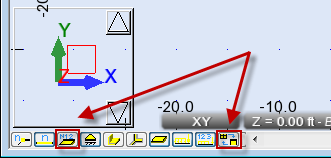

6. Kliknij przycisk (Opisy panelu) i (Model obliczeniowy (elementy skończone)) u dołu obszaru rysunku, aby ukryć opisy panelu i model obliczeniowy.

7. Kliknij w obszarze rysunku, aby anulować wybór.
8. Zapisz projekt jako Plate_Meshing.rtd.

Kliknij tutaj, aby przejść do podsumowania.
