Dowiedz się, jak wyświetlić końcowe zbrojenie w widoku i w postaci tabelarycznej.
- Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Provided_Reinforcement_Deflection.rtd.
Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
- Na standardowym pasku narzędzi rozwiń menu Układy i wybierz opcję Płyty — zbrojenie, jak pokazano poniżej:
Układ jest podzielony na cztery części: Inspektor składników żelbetowych, widok Płyty — zbrojenie (górne i dolne), Pręty zbrojeniowe i Tabela zbrojenia.
- Kliknij przycisk
(Analiza
Obliczenia).
Otworzy się okno dialogowe Obliczenia.
- Kliknij opcję Oblicz.
Zbrojenie górne wyświetla się w karcie +.
- Przejdź do widoku Płyta — zbrojenie i kliknij przycisk

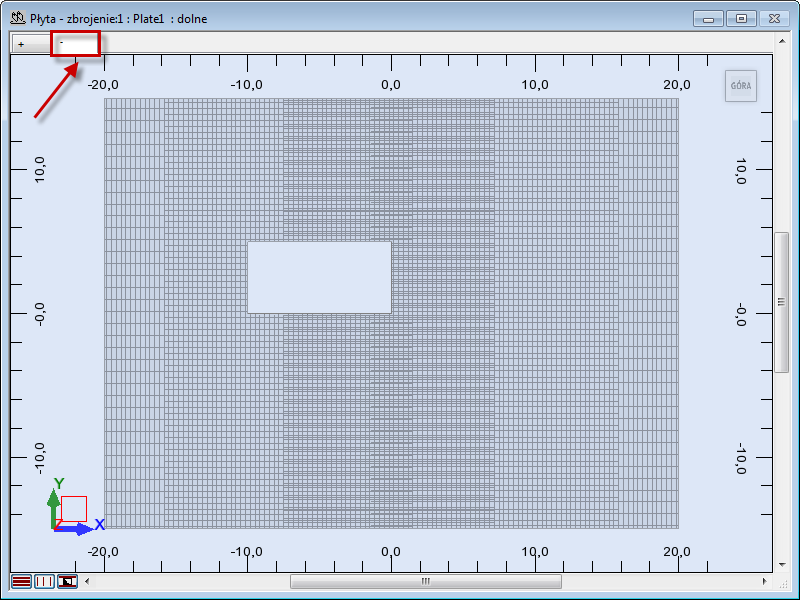

, aby wyświetlić zbrojenie dolne.
Wskazówka: Aby wyświetlić wybrany typ zbrojenia (główne, konstrukcyjne lub zbrojenie otworów), kliknij jedną z kart podświetlonych poniżej. Karty znajdują się w lewym dolnym narożniku obszaru rysunku. Domyślnie program wyświetla wszystkie typy zbrojenia.
- Przejdź do tabeli zbrojenia i wybierz wiersz 12.

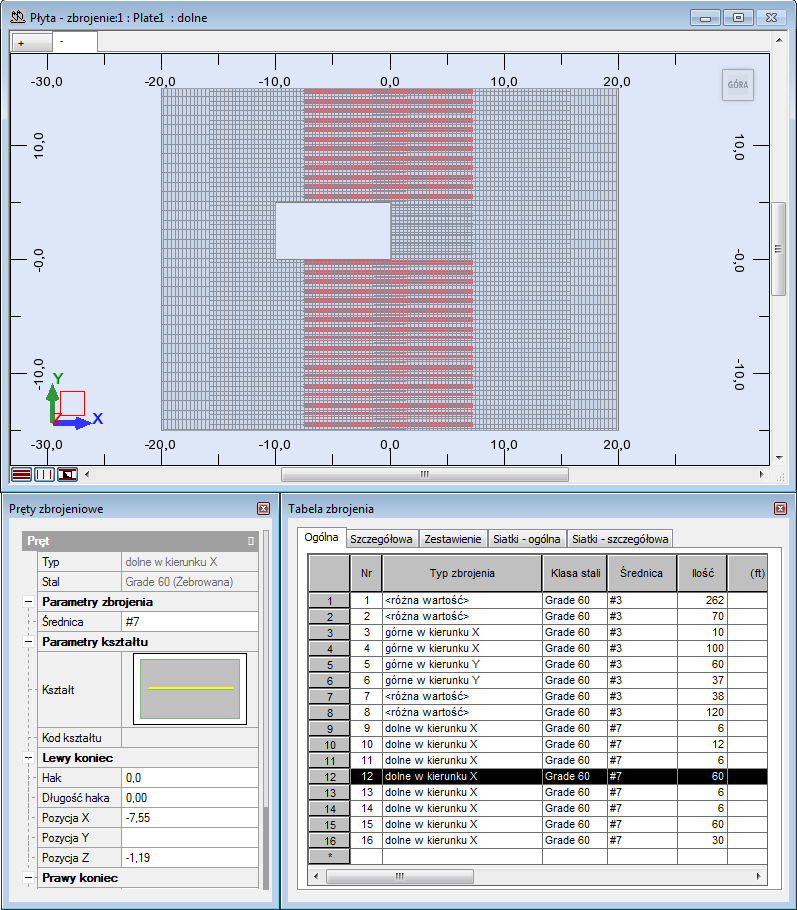

Wiersz jest wyróżniony kolorem czarnym, a wybrane zbrojenie jest wyświetlane w widoku w kolorze czerwonym.
Wskazówka: Możesz uwolnić okno dialogowe Tabela zbrojenia lub Pręty zbrojeniowe poprzez kliknięcie ikony, tak jak pokazano na rysunku poniżej. Ponadto możesz zamknąć i otworzyć je ponownie, jeśli to konieczne, klikając opcje Zbrojenie Tabela zbrojenia (lub Właściwości pręta).
- Kliknij przycisk
(Wyniki Rysunki).
Otworzy się układ Rysunki wykonawcze. Układ jest podzielony na dwie części: Inspektor składników żelbetowych i Widok rysunku.
- Kliknij opcje Widok Następny rysunek lub kliknij strzałkę w prawo, aby wyświetlić następny rysunek.

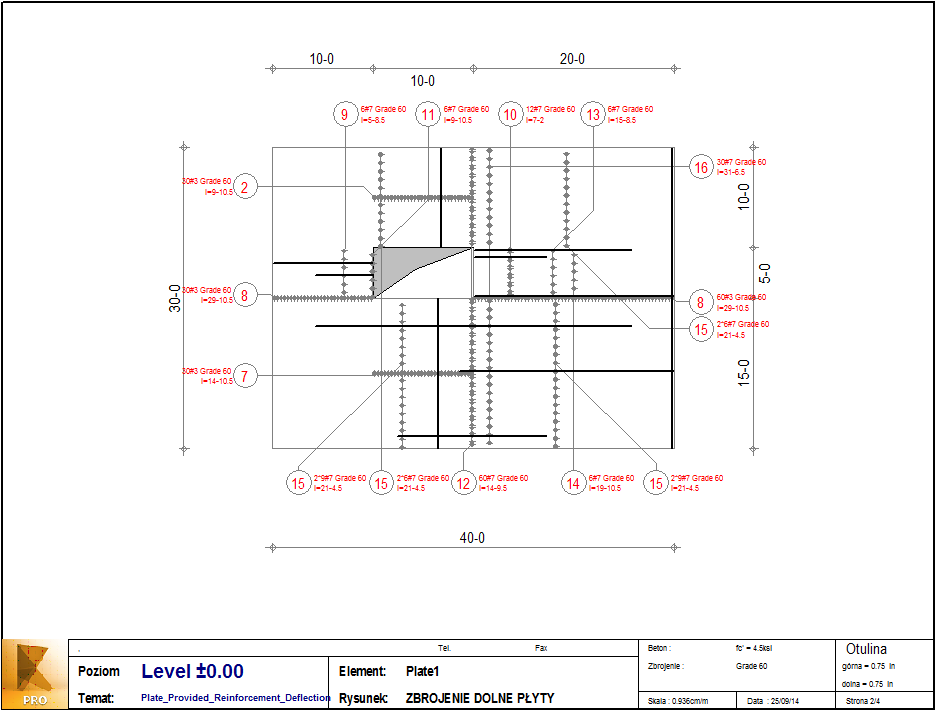

- W widoku pojawi się rysunek dolnego zbrojenia płyty.
Wskazówka: Aby edytować/modyfikować elementów rysunku i ich zawartość, kliknij przycisk
(Widok Składowe rysunku). Aby uzyskać więcej informacji, zobacz temat Rysunki końcowe — opis. - Zapisz projekt jako Plate_Provided_Reinforcement_END.rtd.
