Sprawdzanie ugięcia nowej powierzchni zbrojenia

Dowiedz się, w jaki sposób sprawdzić ugięcie nowo utworzonej powierzchnie zbrojenia.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Provided_Reinforcement_Modification.rtd.
   Uwaga: Pliki ćwiczeń są umieszczone w katalogu C:\ProgramData\Autodesk\Examples\Tutorials.
2. Kliknij przycisk (Analiza Weryfikacja).

   Zostanie otwarte okno dialogowe Weryfikacja.

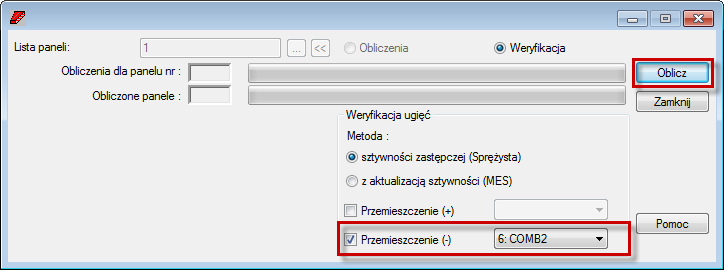

3. W oknie dialogowym Weryfikacja ustaw następujące opcje:
   • Wybierz opcję Przemieszczenie (—) i upewnij się, że opcja 6: COMB2 jest zaznaczona.
   • Kliknij opcję Oblicz.

4. Zamknij okno dialogowe Weryfikacja.
5. W lewym górnym rogu widoku Płyta — mapa zbrojenia wybierz kartę X—.

   W widoku pojawi się dolne zbrojenie rzeczywiste dla kierunku X.

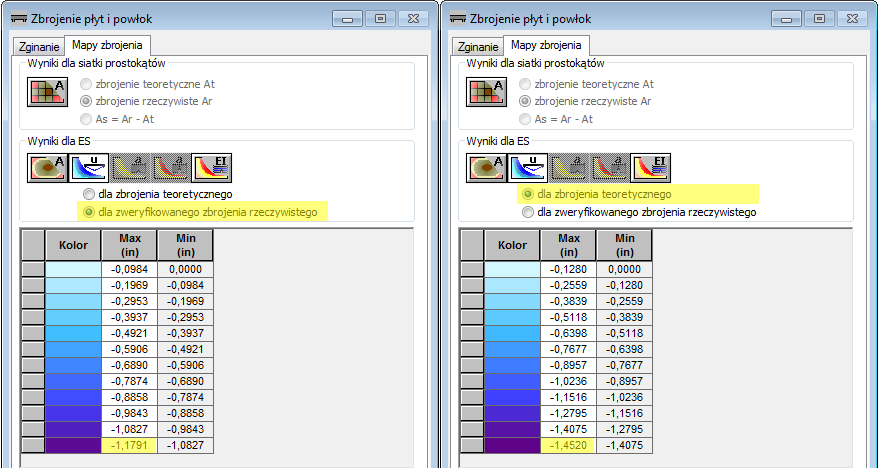

6. W oknie dialogowym Zbrojenie płyt i powłok przejdź do karty Mapy zbrojenia i ustaw następujące opcje:
   • W grupie Wyniki dla ES kliknij przycisk (Mapa ugięcia).
   • Użyj opcji Dla zweryfikowanego zbrojenia rzeczywistego i Dla zbrojenia teoretycznego, aby porównać ugięcie przed i po weryfikacji.

7. Zapisz projekt jako Plate_Provided_Reinforcement_Deflection.rtd.
