Dowiedz się, jak rozpocząć proces analizy (statyka liniowa).
Uwaga: W tym ćwiczeniu uruchomimy liniową analizę statyczną. Ogromną zaletą programu Robot jest możliwość definiowania w szerokim zakresie typów analiz, takich jak statyka liniowa, modalna, sejsmiczna, spektralna, harmoniczna czy całkowanie równań ruchu. Aby uzyskać więcej informacji na temat typów analizy dostępnych w programie Robot, zobacz temat Typy analizy — definicja.
- Kontynuuj pracę z danym projektem lub otwórz projekt Plate_Combinations.rtd.
Uwaga: Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.
- Kliknij przycisk
(Analiza
Obliczenia).
Rozpocznie się proces obliczania. W oknie dialogowym Obliczenia pokazuje się stopień zaawansowania procesu, który zależy od wielkości analizowanego projektu.

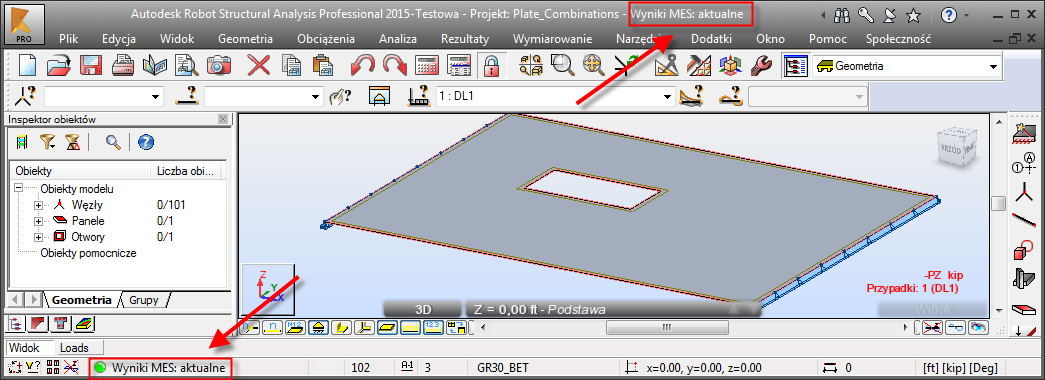

- Po zakończeniu obliczeń w górnej i dolnej części okna programu wyświetlana jest informacja: Wyniki MES: aktualne.
- Zapisz projekt jako Plate_Analysis.rtd.
