Materiał

Otwórz okno dialogowe Materiały, które służy do przypisywania materiału przekrojom znajdujących się na aktywnej liście przekrojów (lista pod opcją Przypisz przekrojów), na jeden z poniższych sposobów:

• Wybierz menu Geometria / Materiały.
• Kliknij przycisk .
• Wybierz układ PRZEKROJE I MATERIAŁY w grupie układów Model konstrukcji (z listy układów w menu głównym).

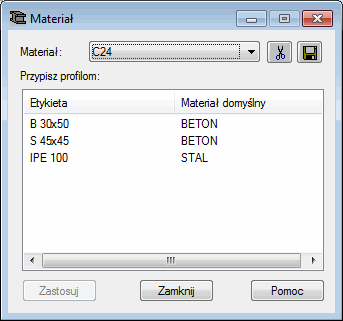

W górnej części okna Materiał znajduje się lista dostępnych w programie materiałów. Lista przekrojów wyświetlana jest poniżej. Wyświetlone zostają dwie kolumny zawierające etykiety zdefiniowanych przekrojów oraz materiały do nich przypisane. Lista w oknie Materiał jest identyczna z listą aktywnych profili prezentowanych w oknie dialogowym Przekroje.

W górnej części okna znajdują się ikony:

— Umożliwia otwarcie okna dialogowego Zapis do bazy danych, w którym zapisane mogą zostać materiały do bieżącej bazy materiałów.

— Powoduje usunięcie wszystkich materiałów oraz wszystkich atrybutów (przekroje, grubości) zawierających materiały, które nie występują w projektowanej konstrukcji.

Uwaga: Jeżeli użytkownik zdefiniował materiał o nazwie istniejącej w bazie materiałów i zapisał ten materiał w pliku *.RTD, to po otwarciu takiego pliku w programie Robot parametry materiału będą odczytywane z pliku *.RTD, a nie z bazy materiałów.

Aby danemu przekrojowi przypisać materiał, należy:

• Kliknąć na wybrany przekrój.
• Wybrać odpowiedni materiał z listy dostępnych materiałów
• Kliknij przycisk Zastosuj.

Przy nadawaniu prętom konstrukcji przekrojów przypisywany jest im jednocześnie materiał.
