Element modelu analitycznego ściany można dopasować względem innych elementów analitycznych.
Użyj narzędzia Ściana Dopasowanie, aby dopasować model analityczny ściany do:
- innego modelu analitycznego ściany,
- modelu analitycznego słupa,
- modelu analitycznego belki,
- węzła analitycznego modelu analitycznego stropu lub modelu analitycznego płyt fundamentowych.
- Kliknij kolejno kartę Analiza
panel Narzędzia modelu analitycznego
(Dopasuj). - Kliknij kolejno panel Edycja modelu analitycznego
(Dopasowanie ściany). - Wybierz krawędź końcową modelu analitycznego ściany, aby dopasować ją jako źródłowy element analityczny. Można wybrać tylko krawędzie końcowe ściany pionowej jako źródło elementu analitycznego.
- Wybierz docelowy element analityczny. Elementy, które można wybrać jako obiekt docelowy modelu analitycznego, podświetlają się po umieszczeniu wskaźnika myszy nad nimi.
- Kliknij panel Wybierz
opcję (Zmień), aby zaakceptować zmiany i zamknąć narzędzie Dopasowanie ściany. Użytkownik nadal pracuje w trybie edycji analitycznej. Może kontynuować dostosowywanie elementów analitycznych. - Kliknij przycisk
(Zakończ tryb edycji), aby zapisać zmiany i zamknąć tryb edycji analitycznej. Aby wyjść z trybu edycji analitycznej bez zapisywania zmian, kliknij opcję
(Anuluj).
Dopasowywanie modelu analitycznego ściany do innej ściany

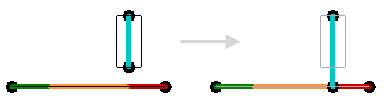

- W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi odpowiadał innemu modelowi analitycznemu ściany, wybierz pionową krawędź końcową drugiej ściany jako element docelowy.

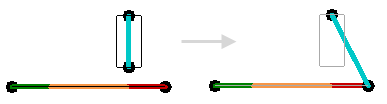

- W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi rozciągał się na powierzchnię innego modelu analitycznego ściany, wybierz górną krawędź drugiej ściany jako element docelowy.

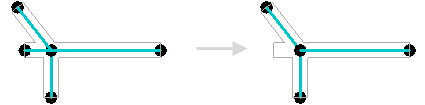

- Aby dopasować model analityczny ściany do wspólnego punktu przecięcia, np. tej ściany, która jest nieznacznie wydłużona poza dwie inne, należy wybrać jedną z tych ścian.

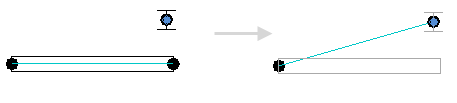

Dopasowywanie modelu analitycznego ściany do słupa
Dopasowywanie modelu analitycznego ściany do belki

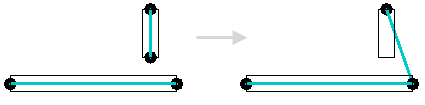

- W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi odpowiadał węzłowi końcowemu belki, wybierz go jako element docelowy.

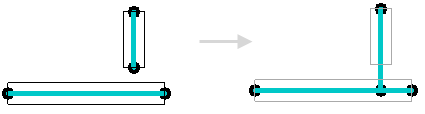

- W celu dopasowania modelu analitycznego ściany tak, aby koniec krawędzi rozciągał się na belkę, wybierz model analityczny belki jako element docelowy.

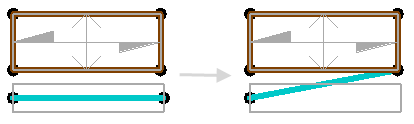

Dopasowywanie modelu analitycznego ściany do węzła podłogi lub płyty fundamentowej.
