Modyfikowanie modelu analitycznego

Narzędzia Dopasowanie analityczne można użyć do przygotowania modelu analitycznego pod kątem różnych zastosowań.

1. Kliknij kartę Analizapanel Narzędzia modelu analitycznego (Dopasuj), aby ręcznie dopasować model analityczny.

   Obszar rysunku jest wyświetlany w trybie edycji, w którym nie analityczne elementy są wyświetlane w kolorze szarym. Elementami liniowymi i elementami powierzchni modelu analitycznego można bezpośrednio manipulować.

2. W obszarze rysunku przesuń oraz dopasuj węzły analityczne i krawędzie przez przyciągnięcie ich do geometrii modelu analitycznego, węzłów, siatek i płaszczyzn odniesienia. Poniżej przedstawiono metody modyfikacji.

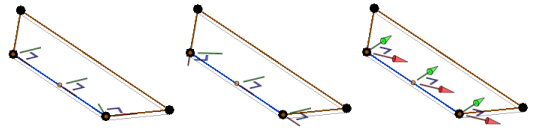

   • Elementy liniowe. Liniowymi elementami modelu analitycznego można bezpośrednio manipulować za pomocą węzłów analitycznych na obu końcach.


     Kliknij węzeł, aby wyświetlić element sterujący 3D i przesunąć koniec modelu w lokalnym układzie współrzędnych.



     Naciśnij klawisz spacji, aby odwrócić sterowanie na globalny układ współrzędnych.



     Przesuń i dopasuj węzły analityczne przez przyciągnięcie ich do geometrii modelu analitycznego. Jeśli węzeł zostanie umieszczony w miejscu, w którym nie może być obiektem nadrzędnym, odsunięcie zostanie przeniesione z elementów linii położenia.

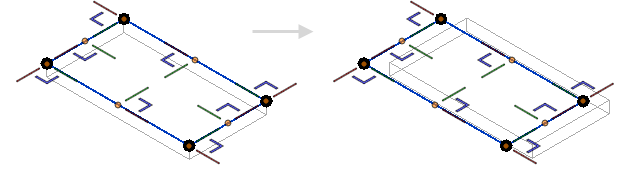

   • Elementy powierzchni (stropy i płyty stropowe). Elementami powierzchni modelu analitycznego można bezpośrednio manipulować przez ich węzły i krawędzie w płaszczyźnie modelu analitycznego.


     Kliknij węzeł, aby wyświetlić jego elementy sterujące 2D. Przeciągnij węzeł wedle potrzeby.



     Wybierz krawędź z użyciem klawisza Tab, aby wyświetlić kontrolki 2D. Przeciągnij odpowiednio krawędź.


     Wskazówka: Naciśnij klawisz Spacja, aby przywrócić elementy sterujące 2D z lokalnego do globalnego układu współrzędnych. Dostępne są następujące trzy układy współrzędnych: lokalny w odniesieniu do krawędzi przylegającej do węzła, lokalny w odniesieniu do drugiej krawędzi przylegającej do węzła oraz globalny.


   • Przesuń model. Zmień kształt modelu za pomocą narzędzia Przesuń lub kliknij i przeciągnij, aby przesunąć model.

3. Kliknij kolejno kartę Analiza panel Edycja modelu analitycznego (Zakończ), aby opuścić tryb edycji analitycznej i zapisać zmiany w modelu analitycznym, lub przycisk (Anuluj), aby zakończyć analizę bez zapisywania.
   Uwaga: Jeśli model analityczny jest modyfikowany, jego parametry dopasowania analitycznego określają ręczne dopasowane.
