Dodawanie właściwości cieplnych do przestrzeni do analizy energetycznej

Podczas wykonywania analizy energetycznej na modelu programu Revit, który zawiera przestrzenie, w razie potrzeby można zmienić właściwości cieplne stosowane do wykonania analizy.

Podczas wykonywania analizy domyślnie stosowane są właściwości cieplne w oparciu o materiały przypisane do warstw elementów budynku w programie Revit. Jeśli do elementów budynku nie są przypisane żadne materiały, podczas analizy wykorzystywane są właściwości cieplne z odpowiadających ustawień Konstrukcji koncepcyjnych.

Jeśli wartości domyślne nie odzwierciedlają żądanych właściwości cieplnych, w przypadku większości kategorii elementów można nadpisać wartości domyślne i określić Konstrukcję analityczną z odpowiednimi właściwościami cieplnymi materiału.

Uwaga: W przypadku drzwi domyślne właściwość cieplna to R2 drzwi drewniane, nawet jeśli w oknie dialogowym Konstrukcje budynku wybrano inny typ drzwi. Drzwi wewnętrzne są modelowane jako ściany wewnętrzne (bez otwierania). Mają przypisaną domyślną Konstrukcję koncepcyjną dla ścian wewnętrznych.

Dodawanie właściwości cieplnych materiału dla przestrzeni

1. W modelu programu Revit umieść przestrzeń, która ma zostać użyta jako część analizy energetycznej.
2. Otwórz okno dialogowe Ustawienia energii: kliknij kartę Analizapanel Analiza energetyczna (Ustawienia energii).
3. W obszarze Model szczegółowy wykonaj następujące czynności:
   1. W polu Kategoria eksportu wybierz opcję Przestrzenie.
   2. W polu Konstrukcja budynku kliknij kolumnę Wartość, a następnie kliknij przycisk Wyszukaj.

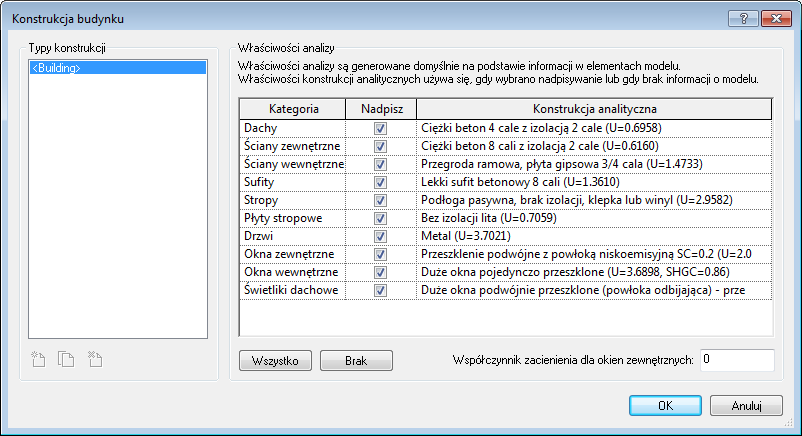

      W oknie dialogowym Konstrukcja budynku wyświetlana jest lista kategorii elementów z polem wyboru Nadpisz zaznaczonym dla wszystkich kategorii.


4. W oknie dialogowym Konstrukcja budynku wykonaj następujące czynności:
   1. Aby nadal używać ustawień domyślnych dla niektórych kategorii, usuń zaznaczenia pól Nadpisz. (Kliknij przycisk Odznacz, aby usunąć zaznaczenie Nadpisz dla wszystkich kategorii).
   2. Upewnij się, że opcja Nadpisz jest zaznaczona w przypadku kategorii, dla której chcesz zmienić właściwości cieplne. W kolumnie Konstrukcja analityczna użyj listy rozwijanej, aby wybrać żądaną konstrukcję.

      Aby uzyskać szczegółowe informacje na temat każdej konstrukcji analitycznej, pobierz ten plik.

   3. Kliknij przycisk OK.

Podczas wykonywania analizy energetycznej określone konstrukcje analityczne są używane dla tych kategorii elementów. W przypadku elementów w innych kategoriach nadal stosowane są wartości domyślne.

Uwaga: Przypisane Konstrukcje analityczne są używane w analizie energetycznej, niezależnie od ustawień parametru Eksportuj wartości domyślne w oknie dialogowym Ustawienia energii.
