Szkicowanie obciążenia powierzchniowego z obiektem nadrzędnym lub bez niego

Obciążenie powierzchniowe można szkicować na stropach konstrukcyjnych lub ścianach nośnych.

1. Kliknij kolejno kartę Analizapanel Model analityczny (Obciążenia).
2. Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia (Obciążenie powierzchniowe).
3. Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia.
4. Dla parametru Zorientuj wybierz opcję Projekt lub Płaszczyzna robocza.
5. W modelu naszkicuj odpowiednie obciążenia powierzchniowe. Wybierz na przykład narzędzie do szkicowania prostokątów i kliknij narożniki stropu.

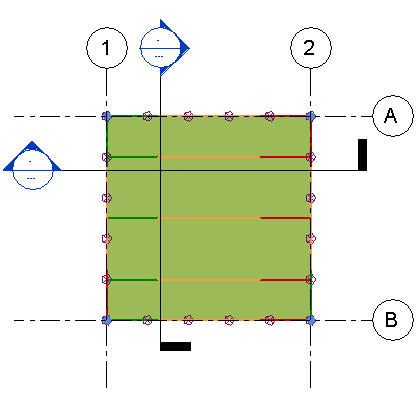

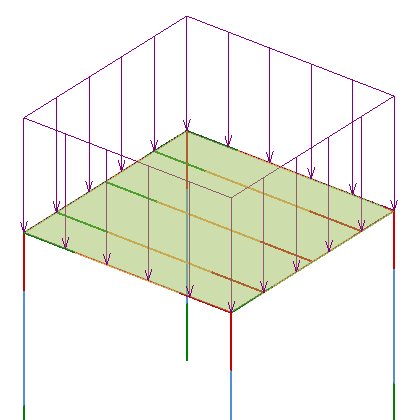

   Uwaga: Symbole obciążenia są wyświetlane w trójwymiarowych widokach analitycznych lub w rzędnej jako strzałki podobnie do przedstawionego obciążenia powierzchni.


Umieszczanie podrzędnego obciążenia powierzchniowego

W przypadku umieszczania obciążeń obiektu nadrzędnego dostępny do wybrania jest tylko model analityczny. Obciążenie nie zostanie zaakceptowane w przypadku fizycznej geometrii komponentów.

1. Po zakończeniu szkicowania kliknij kartę Utwórz obwiednię obciążenia powierzchniowegopanel Obciążenie powierzchniowe(Zakończ obciążenie powierzchniowe).
2. Kliknij kolejno kartę Analizapanel Model analityczny (Obciążenia).
3. Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia (Podrzędne obciążenie powierzchniowe).
4. Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia.
5. W wypadku parametru Zorientuj na wybierz opcję Projekt lub Nadrzędny lokalny układ współrzędnych.
6. Wybierz komponent, wzdłuż którego umieszczony będzie element obciążenia, np. strop konstrukcyjny. Obciążenie powierzchniowe jest stosowane do całego zakresu elementu.
