Można naszkicować obciążenie liniowe wzdłuż elementów konstrukcyjnych w widoku analitycznym.
- Kliknij kartę Analiza
panel Model analityczny
(Obciążenia). - Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia
(Obciążenie liniowe). - Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia.
- Dla parametru Zorientuj wybierz opcję Projekt lub Płaszczyzna robocza.

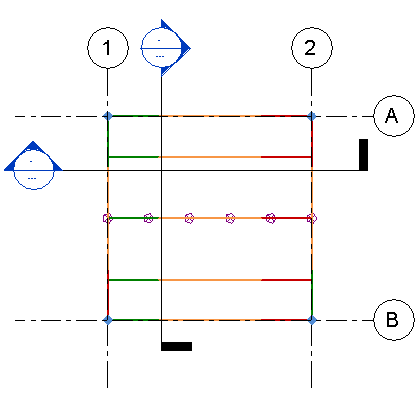

- W modelu odpowiednio naszkicuj obciążenia liniowe, np. wzdłuż belki stropowej.
Umieszczanie podrzędnego obciążenia liniowego wzdłuż krawędzi ścian konstrukcyjnych lub stropów i elementów ram konstrukcyjnych
- Kliknij kartę Analizapanel Model analityczny (Obciążenia).
- Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia
(Przenoszone obciążenie liniowe). - Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia.
- W wypadku parametru Zorientuj na wybierz opcję Projekt lub Nadrzędny lokalny układ współrzędnych.
- Wybierz komponent, wzdłuż którego umieszczony zostanie element obciążenia.
