Dowiedz się, w jaki sposób te parametry w oknie dialogowym Ustawienia energii pomagają zdefiniować model analityczny energii oraz wpływają na jego dokładność i czas przetwarzania.
Podczas przygotowań do przeprowadzenia analizy energetycznej należy zdefiniować parametry w oknie dialogowym Ustawienia energii. Parametry Rozdzielczość przestrzeni analitycznej i Rozdzielczość powierzchni analitycznej dostarczają ważnych informacji wykorzystywanych przez algorytm generujący analityczny model energii.
Aby otworzyć okno dialogowe Ustawienia energii, kliknij kartę Analiza
panel Analiza energetycznaUstawienia energii.
Parametry te są stosowane w przypadku wykonywania analizy energetycznej w dowolnym trybie: Użyj elementów budynku, Użyj brył koncepcyjnych bądź Użyj brył koncepcyjnych i elementów budynku.
Domyślne wartości parametrów Rozdzielczość przestrzeni analitycznej i Rozdzielczość powierzchni analitycznej zostały określone w celu zapewnienia równowagi między dokładnością modelu energetycznego a czasem przetwarzania większości modeli programu Revit. Jednak wielkość modelu programu Revit, jego złożoność i jakość mogą być dość zróżnicowane. Warto zatem czasami zmienić te parametry w celu zapewnienia większej dokładności lub zmniejszenia czasu przetwarzania modelu energetycznego.
Rozdzielczość przestrzeni analitycznej
Jest to podstawowy parametr, który ma wpływ na dokładność i czas przetwarzania modelu energetycznego. Określa minimalny odstęp między elementami programu Revit, pomijany podczas identyfikowania przestrzeni modelu energetycznego.
W przypadku parametru Rozdzielczość przestrzeni analitycznej:
- Wartość domyślna = 18 cali (457,2 mm)
- Wartość minimalna = 6 cali (152,4 mm)
- Wartość maksymalna = 10 stóp (3048 mm)
Podczas identyfikowania przestrzeni modelu energetycznego możliwa do pominięcia maksymalna odległość między elementami programu Revit wynosi dwukrotność ustawienia Rozdzielczość przestrzeni analitycznej.
Pojęcie to można przedstawić w następujący sposób:
Rzut dwóch ścian ograniczających wewnętrzną przestrzeń z odstępem między nimi o wymiarze X
Jeśli Rozdzielczość przestrzeni analitycznej = 18 cali (457,2 mm), wówczas:
- Jeśli X < 18", to odstęp jest pomijany i zostaje utworzona przestrzeń modelu energetycznego.
- Jeśli X > 18" i < 36" (914,4 mm), to odstęp może nie zostać pominięty.
- Jeśli X > 36", to odstęp nie jest pomijany, a przestrzeń modelu energetycznego nie zostaje utworzona.
Rozdzielczość powierzchni analitycznej
Ten parametr określa możliwość odnalezienia pojedynczych powierzchni analitycznych za pomocą algorytmu. Powinien być mniejszy od najmniejszego wymiaru dowolnej powierzchni, która ma być uwzględniona w modelu energetycznym.
W przypadku parametru Rozdzielczość powierzchni analitycznej:
- Wartość domyślna = 12 cali (304,8 mm)
- Wartość minimalna = 3 cale (76,2 mm)
- Wartość maksymalna = 10 stóp (3048 mm)
Pojęcie to można przedstawić w następujący sposób:

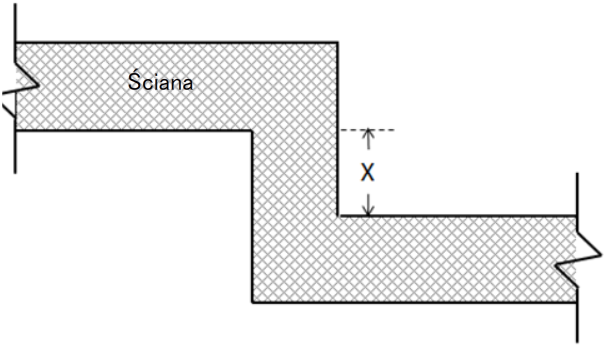

Rzut ściany z przekrojem o wymiarze
Jeśli Rozdzielczość powierzchni analitycznej = 12 cali (304,8 mm), wówczas:
- Jeśli X < 12", to powierzchnia modelu energetycznego dla tego przekroju ściany nie zostanie utworzona.
- Jeśli X > 12" i < 24" (609,6 mm), to powierzchnia modelu energetycznego dla tego przekroju ściany może nie zostać utworzona.
- Jeśli X > 24", to powierzchnia modelu energetycznego dla tego przekroju ściany zostaje utworzona.
Równoważenie dokładności i czasu przetwarzania
Zmniejszanie wartości Rozdzielczości przestrzeni analitycznej i Rozdzielczości powierzchni analitycznej powoduje znaczne zwiększenie czasu tworzenia modelu energetycznego.
Zwiększenie wartości tych parametrów pozwala na znaczne skrócenie tego czasu.
Zmniejszenie tych wartości nie musi jednak prowadzić do uzyskania dokładniejszego modelu energetycznego. Na przykład ustawienie niższej wartości Rozdzielczości przestrzeni analitycznej może spowodować zmniejszenie odstępów między elementami programu Revit, co może prowadzić do pominięcia niektórych przestrzeni w modelu energetycznym. Aby zrozumieć zasadę działania tych parametrów, zaleca się wypróbowanie ustawienia różnych wartości w różnych modelach.
