Użyj ustawień w obszarze Model energetyczny w oknie dialogowym Ustawienia energii, aby określić, w jaki sposób tworzony jest model analityczny energii przy użyciu brył koncepcyjnych lub elementów budynku lub obu.
Ustawienia te nie mają wpływu na eksport w formacie gbXML na podstawie pomieszczeń lub przestrzeni bądź obciążenia ogrzewania oraz chłodzenie w programie Revit MEP.
Aby otworzyć okno dialogowe Ustawienia energii, kliknij kartę Analiza
panel Analiza energetyczna
(Ustawienia energii).
Nagłówek Model energetyczny zawiera poniższe parametry.
Tryb analizy
Wybierz tryb analizy do użycia w symulacji energetycznej:
- Użyj elementów budynku . (domyślnie) Utwórz model energetyczny za pomocą elementów budynku w modelu (ściany, stropy, dachy, okna, pomieszczenia, przestrzenie itp.). Jeśli model zawiera bryły koncepcyjne, są one ignorowane do celów symulacji energetycznej.
- Użyj brył koncepcyjnych . Utwórz model energetyczny za pomocą brył koncepcyjnych w modelu. Brył koncepcyjnych muszą zawierać zakresy kondygnacji, aby zostały uwzględnione w analizie. Jeśli model zawiera elementy budynku, są one ignorowane do celów symulacji energetycznej.
- Użyj brył koncepcyjnych i elementów budynku . Utwórz model energetyczny, który jest oparty na bryłach koncepcyjnych i elementach budynku w modelu. Brył koncepcyjnych muszą zawierać zakresy kondygnacji, aby zostały uwzględnione w analizie.
W przypadku wszystkich trybów analizy, jeśli model uwzględnia bryłę koncepcyjną, która nie zawiera zakresów kondygnacji, bryła jest traktowana jako obiekt rzucający cień. Zobacz temat Wzorce postępowania: analiza energetyczna.
Rozdzielczość przestrzeni analitycznej
Określ rozmiar największego odstępu (między 2 elementami programu Revit), przez który nie przedostaną się przestrzenie analityczne.
Po przeprowadzeniu symulacji energetycznej i wyświetleniu komunikatu o zbyt dużym modelu zwiększ to ustawienie i uruchom symulację energetyczną ponownie.
Wartość domyślna to 18 cali (457,2 mm). Wartość minimalna wynosi 6 cali (152,4 mm). Maksymalna wartość wynosi 10 stóp (3048 mm).
Rozdzielczość powierzchni analitycznej
To ustawienie określa, w połączeniu z rozdzielczością przestrzeni analitycznej, w jakim stopniu obwiednie powierzchni analitycznych odpowiadają idealnym obwiedniom. Ogólnie biorąc, w wyniku zmniejszenia rozdzielczości powierzchni analitycznej uzyskuje się powierzchnie analityczne o dokładniejszych obwiedniach, ale zmniejsza się dokładność modelowania powierzchni analitycznych.
Po przeprowadzeniu symulacji energetycznej i wyświetleniu komunikatu o zbyt dużym modelu zwiększ to ustawienie i uruchom symulację energetyczną ponownie.
Wartość domyślna wynosi 12 cali (304,8 mm). Wartość minimalna wynosi 3 cale (76,2 mm). Maksymalna wartość wynosi 10 stóp (3048 mm).
Odsunięcie warstwy nośnej
To ustawienie umożliwia określenie odległości mierzonej do wewnątrz od ścian zewnętrznych, która wyznacza strefę nośną.
Obciążenia ogrzewania i chłodzenia warstwy nośnej budynku są inne niż na jego obwodzie, ponieważ warstwa nośna nie podlega bezpośrednio działaniu czynników atmosferycznych lub promieni słonecznych przez okna. Typowe odsunięcie warstwy nośnej wynosi od 12 do 15 stóp (od 4 do 5 m).
Przesunięcie matrycy jest używane do automatycznego wykonywania stref termicznych. Zobacz temat Informacje o automatycznych strefach termicznych.
Podziel strefy obwodu
Wybierz tę opcję, aby podzielić obwód budynku (bez warstwy nośnej) na strefy termiczne.
Strefy obwodu pozwalają dokładniej oszacować zużycie energii. Na przykład pod koniec lata wieczorem na fasadzie zachodniej może wystąpić przepuszczalność energii słonecznej, w przeciwieństwie do fasady wschodniej. Strefy obwodu umożliwiają wykonanie oddzielnej analizy energetycznej dla tych obwodów.
Strefy obwodu są używane do automatycznego wykonywania stref termicznych. Zobacz temat Informacje o automatycznych strefach termicznych.
Jeśli Tryb analizy jest ustawiony na Użyj brył koncepcyjnych i elementów budynku (zalecane), obwód jest dzielony na strefy termiczne za pomocą zaawansowanych algorytmów, aby wykonać dokładniejszą symulację energetyczną.
Jeśli Tryb analizy jest ustawiony na Użyj brył koncepcyjnych, obwód jest dzielony na cztery proste strefy termiczne: północno-wschodnią, południowo-wschodnią, północno-zachodnią i południowo-zachodnią.

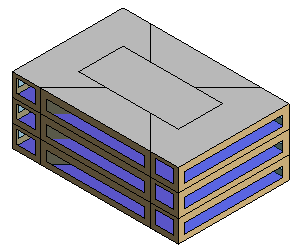

| Model bryły ze strefami obwodowymi | Model bryły z odsunięciem warstwy nośnej i strefami obwodowymi |
 |
 |
Konstrukcje koncepcyjne
To ustawienie określa konstrukcje, których należy użyć dla różnych typów powierzchni bryły.
Procent docelowy połaci przeszklonych
To ustawienie określa, jaką część ścian zewnętrznych będą zajmowały otwory przeszklone (okna). Parametr ten jest znany także pod nazwą proporcji okien do ścian. Domyślną wartością jest 40%. Dla ścian osłonowych maksymalna wartość to 95%, z uwzględnieniem obszaru ramy.

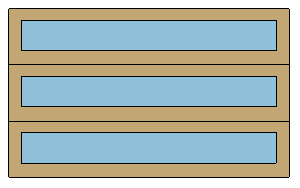

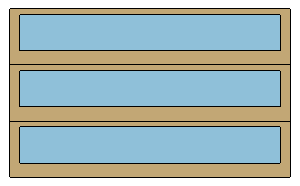

| Procent docelowy połaci przeszklonych = 40% | Procent docelowy połaci przeszklonych = 60% |
 |
 |
Docelowa wysokość parapetu
To ustawienie umożliwia określenie odległości od podłogi do dolnej krawędzi okna. Powierzchnie okien poniżej wysokości parapetu (zazwyczaj 0,75 m lub 2,5 stopy) zwiększają zyski i ubytek ciepła, a nie przyczyniają się do zwiększenia oświetlenia naturalnego.
Ustawienia Procent docelowy połaci przeszklonych i Docelowa wysokość parapetu działają w połączeniu. Jeśli zostanie określony większy Procent docelowy połaci przeszklonych, program Revit może użyć mniejszej wysokości parapetu niż została określona, aby spełnić wymaganie.

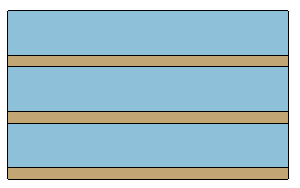

| Procent docelowy połaci przeszklonych = 50%. Docelowa wysokość parapetu = 2,5 cala. | Procent docelowy połaci przeszklonych = 80%. Docelowa wysokość parapetu = 2,5 cala. Wysokość parapetu została obniżona, aby osiągnąć docelowe 80% połaci przeszklonych. |
 |
 |
Łączna wysokość okna ma bezpośredni wpływ na głębokość cienia wymaganą do ochrony okna przed nasłonecznieniem. Wyższe okna wymagają głębszych cieni.

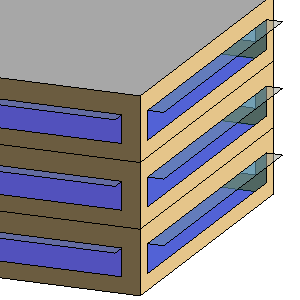

Połacie są cieniowane
To ustawienie należy wybrać, jeśli okna i inne połacie przeszklone mają być osłonięte półkami świetlnymi na potrzeby koncepcyjnej analizy energetycznej. Właściwe cieniowanie pozwala zmniejszyć ilość energii, jaką pochłania chłodzenie dużych połaci przeszklonych bez ochrony.
W modelu konceptualnym automatyczne półki świetlne są tylko zewnętrzne i nie można nimi sterować w oderwaniu od ich okien. Można natomiast ręcznie utworzyć półki świetlne lub inne rodzaje osłon (jak markizy) w modelu konceptualnym przy użyciu powierzchni bryły.
Głębokość cienia
Po wybraniu opcji Połacie są cieniowane należy użyć opcjiGłębokość cienia, aby określić szerokość półek świetlnych w modelu.
Procent docelowy świetlików
To ustawienie umożliwia określenie, jaką część dachu powinny zajmować świetliki. Wartość ta znana jest także pod nazwą proporcji świetlików do dachu. Wartością domyślną jest 0%.

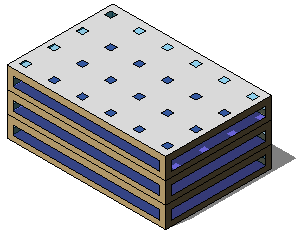

| Procent docelowy świetlików = 5%. Szerokość i głębokość świetlika = 3 cale. | Procent docelowy świetlików = 10%. Szerokość i głębokość świetlika = 4 cale. |
 |
 |
Szerokość i głębokość świetlika
Jeśli została podana wartość w polu Procent docelowy świetlików, to ustawienie umożliwia z kolei określenie wielkości świetlików.
Podaj wymiar definiujący szerokość i głębokość świetlików. Na przykład wartość 4' oznacza, że świetliki mają mieć 4 stopy szerokości i 4 stopy głębokości.
