Przykłady te opisują rodziny — od prostych do złożonych. Warto przeanalizować te przykłady, aby się dowiedzieć, w jaki sposób można utworzyć rodziny, które spełniają wymagania projektu.
W odniesieniu do każdej przykładowej rodziny należy kliknąć nazwę rodziny RFA w celu pobrania pliku. Następnie można przeanalizować definiowanie i sposób funkcjonowania rodziny.
Rodzina profilów prostych
Ten profil przedstawia przykład prostego kształtu zamkniętego 2D. Po wczytaniu rodziny w projekcie można wybrać ten profil sztukatorski do zastosowania we wszystkich miejscach, gdzie jest możliwe jego przypisanie, takich jak gzyms lub model lokalny z gzymsem.
Ten profil rodziny nie zawiera żadnych wiązań. Kształt jest statyczny, a rodzina zawiera tylko jeden typ.

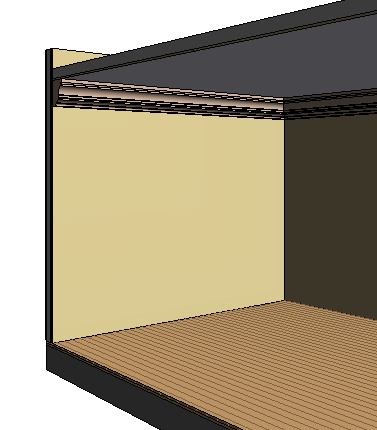

Profil sztukatorski używany do gzymsu
Rodzina komponentów szczegółów

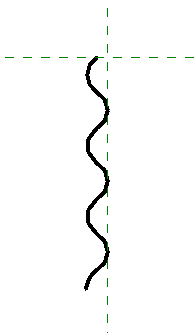

Rodziny komponentów szczegółu są to rodziny 2D używane w widokach szczegółów w celu udoskonalenia lub zastąpienia geometrii modelu projektu. Przykładowa rodzina Corrugrated_Metal przedstawia przekrój przez materiał falisty oblicówki. Ta rodzina składa się z segmentów łuku bez wiązań do kontrolowania geometrii.
Parametry rodziny zawierają informacje o opisach indeksowych. Opisy indeksowe używane podczas opisywania projektu są rozstrzygane po umieszczeniu oznaczenia opisów w widoku.
Jeśli potrzebne jest wielokrotne umieszczenie elementów szczegółów przylegających do siebie, można użyć rodziny komponentów szczegółu, podobnej do tej, aby utworzyć powtarzające się szczegóły.

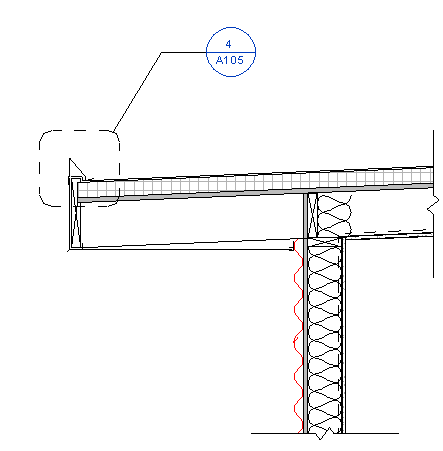

Blacha falista przedstawiona w widoku szczegółu
Rodzina opisów ogólnych (rzut kluczowy)
Rzut kluczowy projektu tworzony jest z rodziną opisów ogólnych. Umieść opisy ogólne na arkuszu lub w widoku, w którym potrzebny jest rzut kluczowy. Przykładowa rodzina zawiera linie tworzące podrys budynku i wypełnione regiony połączone z parametrami widoczności, w związku z czym istnieje możliwość włączania i wyłączania różnych wycieniowanych części rzutu kluczowego.
Rodzina z dwoma wskazaniami do obliczania odległości od wyjścia pożarowego

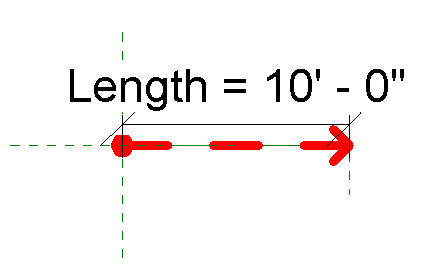

Ta rodzina linii przemieszczenia jest przykładem ogólnej rodziny z dwoma wskazaniami. Można umieścić linię przemieszczenia przez wybranie dwóch punktów. Geometria jest następnie umieszczana wzdłuż linii tworzonej przez wskazane dwa punkty.
Ta rodzina służy do obliczania odległości od wyjścia pożarowego. Należy umieścić w widoku serię tych elementów wzdłuż drogi pożarowej, aby przedstawić ścieżkę przemieszczenia. Rodzina zawiera parametry współdzielone dotyczące odległości przemieszczenia i identyfikatora ścieżki, których można używać w połączeniu z oznaczeniami i zestawieniami w celu obliczenia odległości wszystkich segmentów linii przemieszczenia w ścieżce ewakuacji.
Rodzina również zawiera parametry do sterowania widocznością kropki na początku ścieżki i strzałki na końcu. Kontrolki widoczności pozwalają na umieszczanie wielu segmentów połączonych końcami tak, aby tworzyły jedną ciągłą ścieżkę.

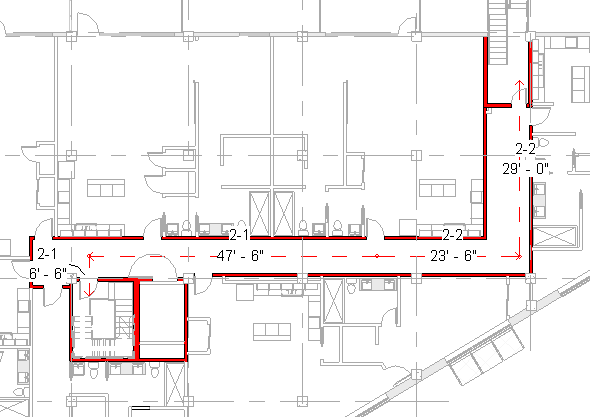

Plan ewakuacyjny
Rodzina etykiet oznaczeń
Rodzina Exiting_Tag.rfa jest używana w połączeniu z rodziną Travel_Line.rfa. Rodzina oznaczeń składa się z dwóch etykiet zawierających wartości współdzielonych parametrów dotyczących odległości przemieszczenia i identyfikatora ścieżki linii przemieszczenia.
Rozszerzona rodzina z wiązaniami i zagnieżdżonymi elementami

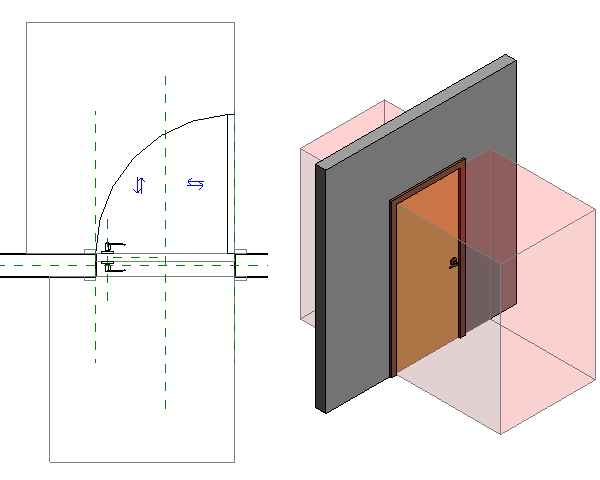

Ta przykładowa rodzina drzwi obejmuje zmiany w istniejącej rodzinie drzwi. Prześwity drzwi tworzone są za pomocą linii symbolicznych, wyciągnięć i wiązań. Dodawane są ponadto elementy dźwigni drzwi.
Aby określić prześwity drzwi, linie symboliczne są umieszczane w reprezentacji płaszczyzny drzwi. Dodatkowe linie symboliczne przedstawiają prześwity spełniające wymagania dotyczące dostępu w Stanach Zjednoczonych. Linie są związane geometrią drzwi, dzięki czemu po zmianie rozmiaru drzwi prześwit zostaje do niego dopasowany.
W odniesieniu do linii symbolicznych używany jest niewidoczny styl linii, więc nie są one wyświetlane, gdy drzwi zostają umieszczone w projekcie. Natomiast są wyświetlane, gdy kursor zostaje przesunięty nad drzwi lub drzwi są wybierane w projekcie. W reprezentacji 3D drzwi wyciągnięcie jest związane liniami prześwitu zapewniającego dostęp. Ta strategia pozwala używać narzędzia Sprawdzanie kolizji w celu upewnienia się, że wszystkie drzwi spełniają wymagania dotyczące dostępu.
Aby dodać elementy dźwigni do rodziny, rodzina określająca geometrię dźwigni drzwi zostanie dodana do rodziny drzwi. W zagnieżdżonej rodzinie jest używana etykieta parametru rodziny, która umożliwia wybór 3 różnych stylów elementów dźwigni. Rodziny uchwytów dźwigni obejmują parametry związane z grubością drzwi, tak aby położenie uchwytów ulegało zmianie, jeśli grubość drzwi zostanie zmodyfikowana. Widoczność uchwytów została ustawiona tak, aby dźwignie drzwi nie były wyświetlane w rzucie projektu lub jeśli poziom szczegółowości widoku jest ustawiony na niski.
Zaawansowane rodziny z dwoma wskazaniami oraz zagnieżdżonymi elementami i wzorami
Przykładowa rodzina zaawansowana (dostępna w oknie Ostatnie pliki) to rodzina z dwoma wskazaniami. Zawiera ona zagnieżdżone elementy. Stosowane są w niej wzory służące do sterowania geometrią rodziny. Więcej informacji na temat tej rodziny i sposobu jej działania znajduje się w temacie Przykłady wzorów.
