Tworzenie zestawienia materiałów z obrazami

W tym przykładzie pokazano sposób tworzenia zestawienia materiałów ściany z obrazami. Tę samą procedurę można zastosować do utworzenia zestawienia materiałów także innych typów elementów.

1. W modelu narysuj ściany.
2. Kliknij kolejno kartę Zarządzajpanel Zarządzaj projektem (Zarządzaj obrazami).
3. Kliknij przycisk Dodaj, aby do modelu dodać powiązane obrazy renderingu ściany.
4. Kliknij kolejno kartę Zarządzajpanel Ustawienia (Parametry projektu).
5. Dodaj parametr projektu wystąpienia:
   1. Nazwa: Rendering obrazu
   2. Typ parametru: obraz
   3. Grupowanie parametru w obszarze: Grafika
   4. Kategorie: wybierz opcję Materiały
6. Wybierz wystąpienie ściany i kliknij przycisk (Edytuj typ).
7. W oknie dialogowym Właściwości typu dla opcji Konstrukcja kliknij przycisk Edycja.
8. Wybierz opcję Konstrukcja, kliknij pole Materiał, a następnie kliknij przycisk Przeglądaj.
9. W lewym dolnym rogu okna dialogowego Przeglądarka materiałów kliknij opcję (Parametry niestandardowe).
10. W oknie dialogowym Parametry materiału skojarz materiał ściany z obrazem renderingu materiału poprzez przypisanie obrazu do parametru projektu Rendering obrazu.
11. Utwórz zestawienie materiałów ściany i dodaj pole Materiał: Rendering obrazu.

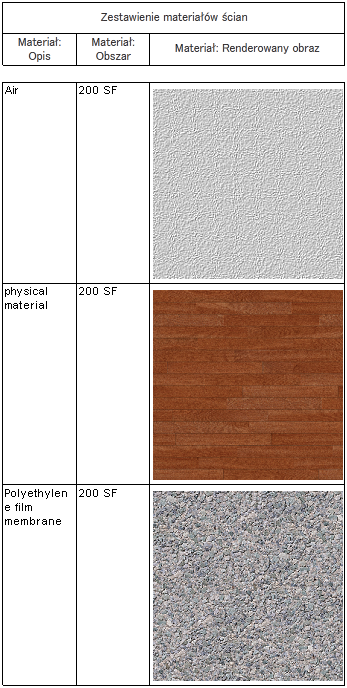

12. Utwórz widok arkusza i umieść na arkuszu zestawienie materiałów ściany. Rzutnia zestawienia materiałów ściany jest wyświetlana na arkuszu z obrazami.
