W widokach przekroju używane są takie same narzędzia i metody rysowania rur, jak w widokach rzutu. Ponieważ jednak układ jest wyświetlany z innej perspektywy, wyniki nie zawsze są zgodne z oczekiwaniami. W widoku przekroju rura jest narysowana względem płaszczyzny przekroju. Podczas rysowania w widoku przekroju należy zachować widoczny widok 3D lub widok rzutu, aby zobaczyć wyniki wykonanych działań. Niżej wymieniono zagadnienia, o których należy pamiętać:
- Aby określić punkt początkowy rury narysowanej w widoku przekroju, wybierz istniejące złącze. Aby określić głębokość należy rozpocząć od złącza, ponieważ nie można określić głębokości dla punktu początkowego. Jeśli nie można ustalić połączenia z istniejącą rurą, złączem lub osprzętem, należy założyć głębokość równą zero; następnie rurę należy umieścić w płaszczyźnie widoku i rysować względem widoku przekroju (wyśrodkowaną w płaszczyźnie przekroju podczas wyświetlania w widoku rzutu). Wskazówka: Można umieścić płaszczyznę widoku przekroju, aby dokładnie określić położenie rury.
- Po połączeniu rury z istniejącą rurą, prostopadłą do płaszczyzny przekroju (na przykład rurą ułożoną w kierunku z północy na południe w widoku przekroju od północy), nowa rura jest umieszczane zgodnie z poniższymi warunkami:
Nowa rura zostanie połączona z następnym dostępnym złączem najbliżej płaszczyzny widoku (na pierwszym planie) w widoku przekroju. Dostępne złącze nie jest jeszcze połączone z innym złączem i znajduje się w granicach widoku przekroju.

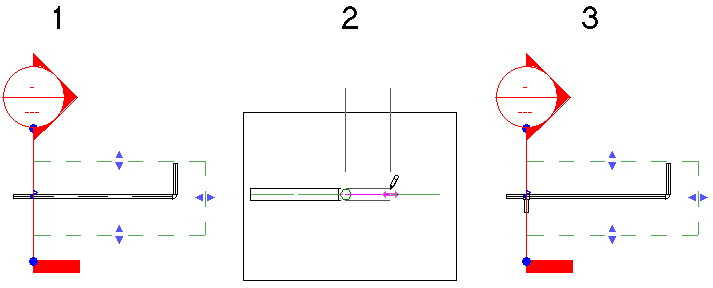

W poniższym przykładzie dostępne są oba złącza na istniejącej rurze (1). Segment poziomy dodany w widoku przekroju (2) jest połączony ze złączem najbliżej płaszczyzny widoku, jak pokazano w widoku rzutu (3).
Oba złącza dostępne w zakresie widoku
-

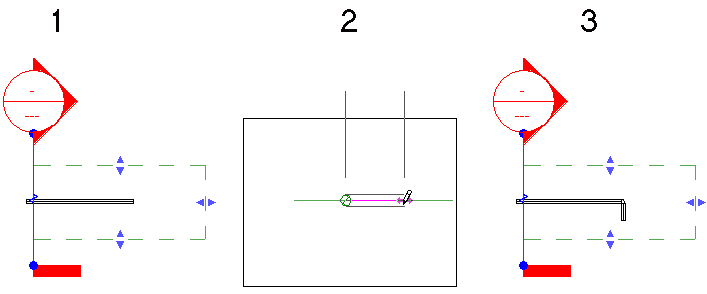

Jeśli tylko jedno złącze jest dostępne w zakresie widoku, należy je użyć.
Tylko jedno złącze dostępne w zakresie widoku

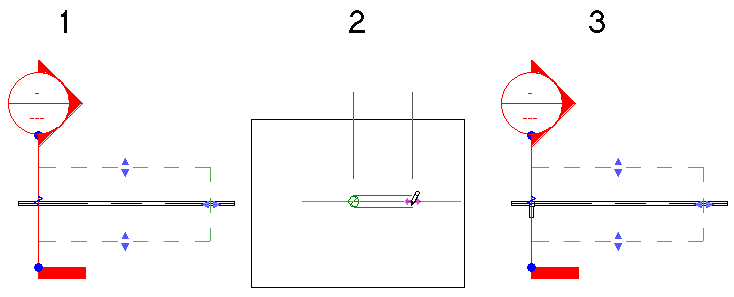

W poniższym przykładzie dostępne jest tylko jedno złącze, mimo że oba końce istniejącej rury znajdują się w zakresie widoku. Drugie złącze jest już w użyciu. Należy użyć dostępne złącze, nawet jeśli znajduje się ono najdalej od płaszczyzny widoku.
Dwa złącza w zakresie widoku, ale jedno złącze jest już w użyciu

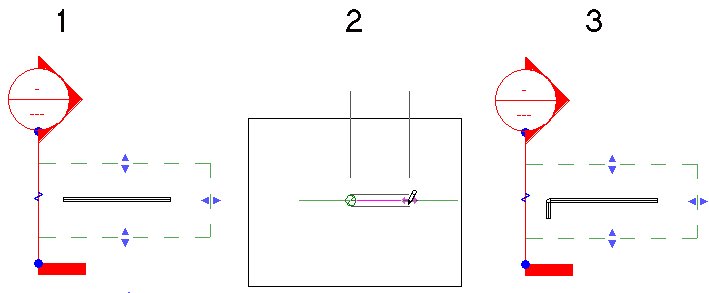

Jeśli wszystkie dostępne złącza są poza zakresem widoku, rura zostaje połączona z trójnikiem na przecięciu płaszczyzny widoku i istniejącej rury. Oś rury jest umieszczona dokładnie nad płaszczyzną widoku.
Wszystkie dostępne złącza poza zakresem widoku

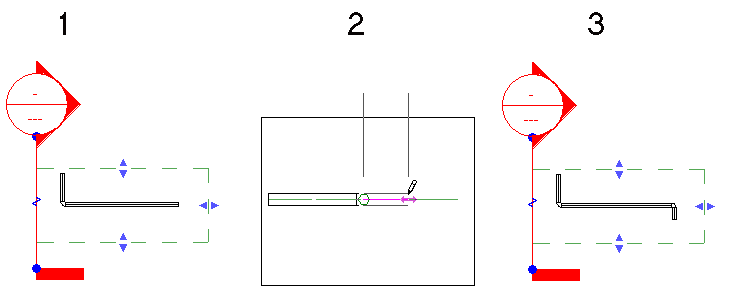

Jeśli w zakresie widoku nie ma żadnych dostępnych złączy, rura zostaje połączona z trójnikiem na przecięciu płaszczyzny widoku i istniejącej rury. Oś rury jest umieszczona dokładnie nad płaszczyzną widoku.
Jedyne złącze w zakresie widoku jest już w użyciu

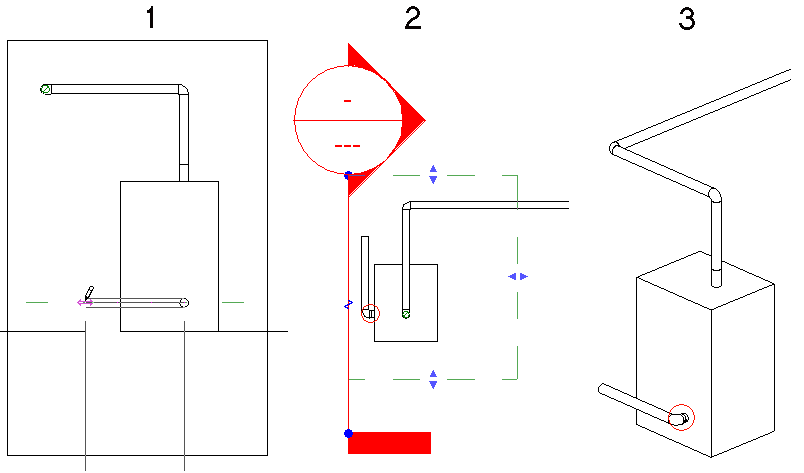

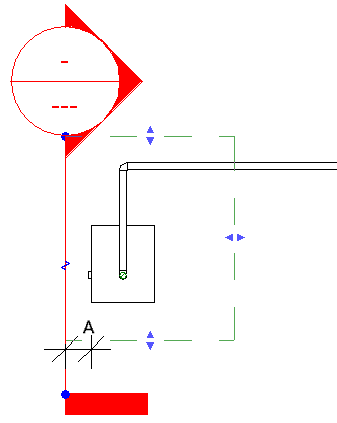

- Podczas rysowania rury od złącza na niektórych komponentach rodziny (np. na bojlerze) w widoku przekroju, należy zachować odpowiednią odległość (A) między płaszczyzną widoku i złączem na komponencie, aby umożliwić wstawienie wymaganego segmentu i kolanka. Jeśli jest zbyt mało miejsca, płaszczyzna widoku zostaje przesunięta, aby umożliwić połączenie.
W takim przypadku, jeśli rura jest narysowana w widoku przekroju (1), program Revit dodaje krótki segment rury między złącze bojlera i kolankiem, jak pokazano w widoku rzutu (2) i widoku 3D (3).
- Rura w widoku przekroju jest narysowana względem płaszczyzny widoku. Oznacza to, że jeśli tworzony jest przekrój równoległy do osi X lub Y w rzucie kondygnacji, rura narysowana w tym widoku przekroju zostanie umieszczona pod tym samym kątem, co przekrój.

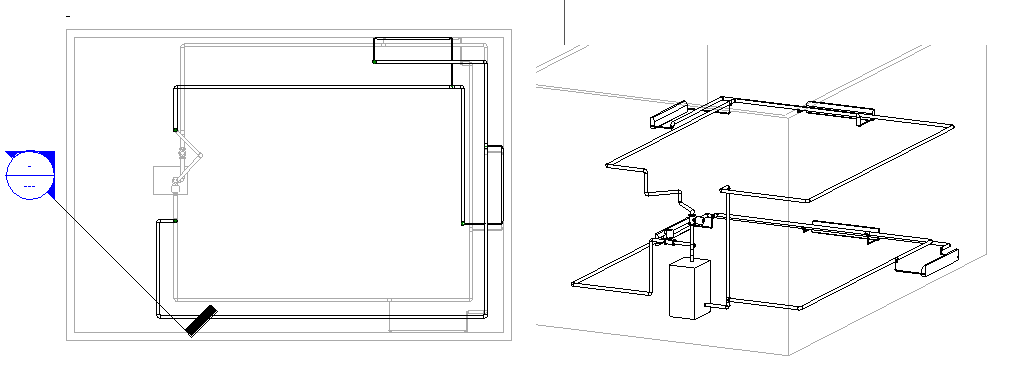

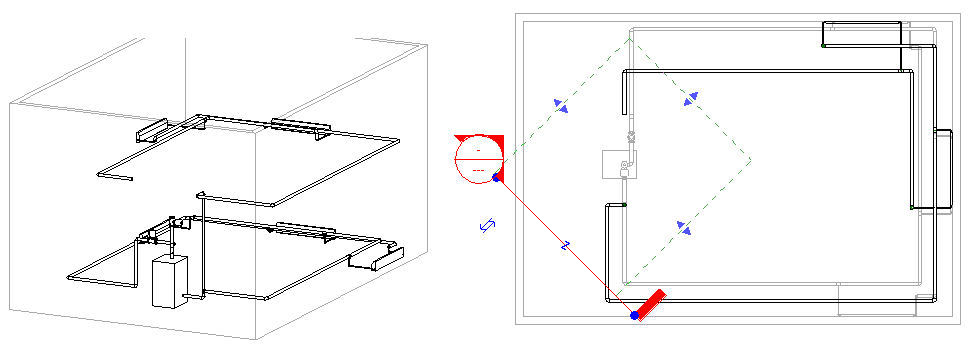

W poniższym przykładowym projekcie należy dodać rurę, aby połączyć zasilanie główne na poziomie 2 z pompą cyrkulacyjną umieszczoną wyżej bojlera na poziomie 1.

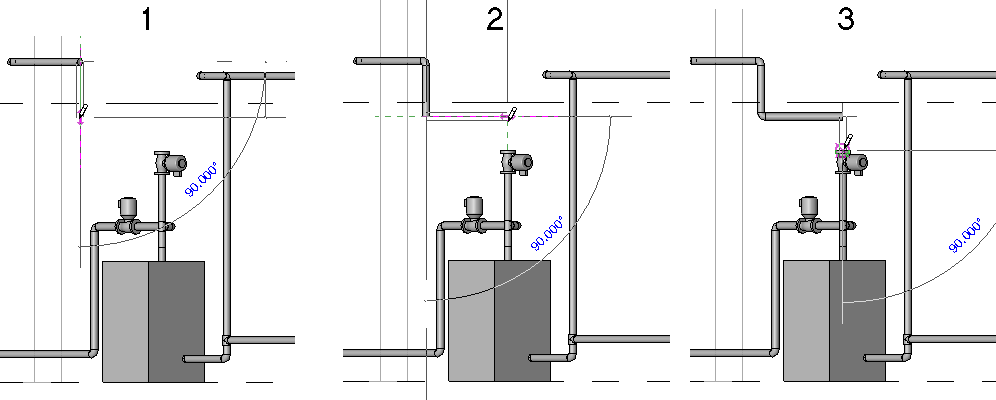

Otwórz widok przekroju i użyj narzędzia Rura, aby dodać segment pionowy z poziomu 1 w dół do poziomu 2 (1) i segment poziomy do punktu znajdującego się wyżej pompy cyrkulacyjnej (2) oraz segment pionowy w dół do złącza na pompie (3).
Połączenie zostało wykonane, ale nie można wykonać trasowania tak, jak oczekiwano. W widoku rzutu i skojarzonym widoku 3D przedstawiono, w jaki sposób rury zostały w rzeczywistości utworzone. Wynikowa rura została narysowana z pierwszym segmentem poziomym narysowanym równolegle do płaszczyzny przekroju. Następnie, po połączeniu rury pionowej z pompą, program Revit dodał kolano i segment poziomy (narysowany prostopadle do płaszczyzny przekroju), aby wyrównać segment końcowy z pompą.
