W widokach elewacji używane są takie same narzędzia i metody rysowania rur, jak w widokach rzutu. Ponieważ jednak układ jest wyświetlany z innej perspektywy, wyniki mogą nie być zgodne z oczekiwaniami. W widoku elewacji rura jest rysowana względem płaszczyzny widoku elewacji. Podczas rysowania w widoku elewacji należy zachować widoczny widok 3D lub widok rzutu, aby zobaczyć wyniki wykonanych działań. Niżej wymieniono zagadnienia, o których należy pamiętać:
- Aby określić punkt początkowy rury narysowanej w widoku elewacji, wybierz istniejące złącze. Aby określić głębokość należy rozpocząć od złącza, ponieważ nie można określić głębokości dla punktu początkowego. Jeśli nie można ustalić połączenia z istniejącą rurą, złączem lub osprzętem, należy założyć głębokość równą zero; następnie rurę należy umieścić w płaszczyźnie widoku i rysować względem widoku elewacji (wyśrodkowaną względem oznaczenia widoku elewacji podczas wyświetlania w widoku rzutu). Po połączeniu rury z istniejącą rurą, prostopadłą do płaszczyzny widoku elewacji (na przykład rurą ułożoną w kierunku z północy na południe w widoku elewacji od północy), nowa rura zostaje umieszczona zgodnie z poniższymi warunkami:
Nowa rura zostanie połączona z następnym dostępnym złączem najbliżej płaszczyzny widoku (na pierwszym planie) w widoku elewacji. Dostępne złącze nie jest jeszcze połączone z innym złączem i znajduje się w granicach widoku elewacji. (Tylko obwiednia widoku elewacji jest płaszczyzną widoku pierwszego planu).

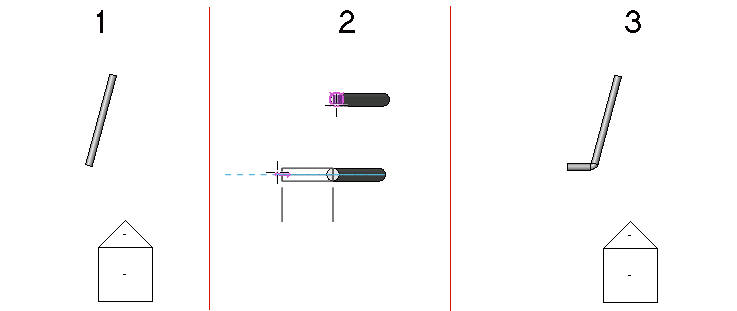

W poniższym przykładzie dostępne są oba złącza na istniejącej rurze (1). Segment poziomy dodany w widoku przekroju (2) jest połączony ze złączem najbliżej płaszczyzny widoku, jak pokazano w widoku rzutu (3).
Dwa złącza w zakresie widoku

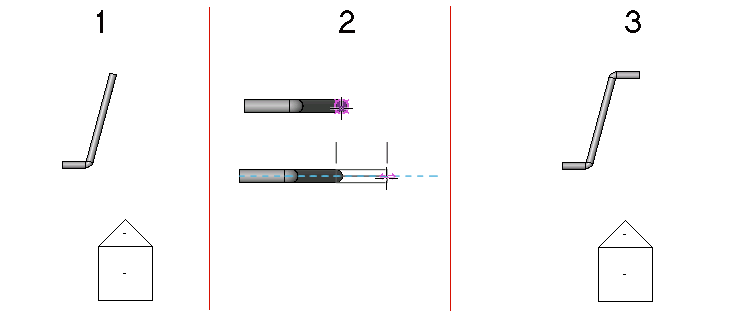

Jeśli w zakresie widoku dostępne jest tylko jedno złącze, to zostanie użyte. W poniższym przykładzie złącze najbliżej płaszczyzny widoku jest już używane (1). Podczas dodawania nowej rury w widoku elewacji (2), zostaje ona dodana w dalszym końcu istniejącej rury (3), przy użyciu tylko dostępnego złącza.
Tylko jedno złącze dostępne w zakresie widoku
Jeśli w zakresie widoku nie ma żadnych dostępnych złączy, nowa rura zostaje połączona z trójnikiem na przecięciu płaszczyzny widoku elewacji i istniejącej rury. Oś rury jest umieszczona dokładnie nad płaszczyzną widoku.
- Podczas łączenia rury pionowej ze złączem istniejącej rury prostopadłej do płaszczyzny widoku elewacji, nowa rura zostaje połączona z otwartym złączem najbliższej płaszczyzny widoku (na pierwszym planie). Jeśli nie ma otwartego złącza, nowa rura zostaje połączona z trójnikiem na przecięciu płaszczyzny widoku i istniejącej rury.

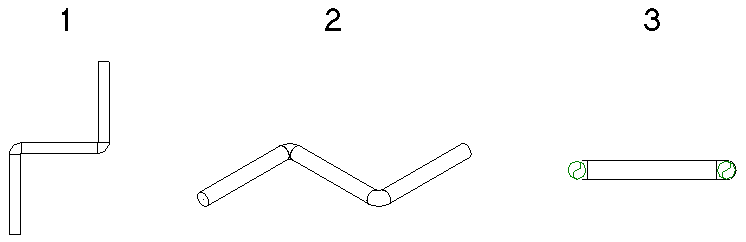

W poniższym przykładzie 2 segmenty pionowe rury są dodawane do segmentu rury w widoku elewacji. Oryginalna rura jest pokazana w widoku rzutu (1), w skojarzonym widoku 3D (2) i w widoku elewacji południowej (3).

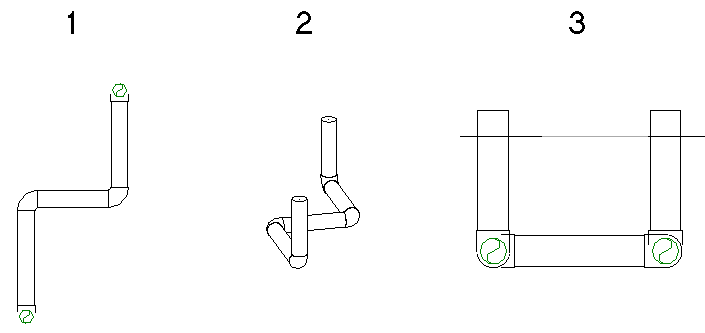

Wynikowe segmenty pionowe są wyświetlane (od lewej do prawej) w widoku rzutu (1), w skojarzonym widoku 3D (2) i w widoku elewacji południowej (3).

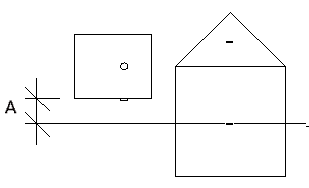

- Podczas rysowania rury od złącza na niektórych komponentach rodziny (np. na bojlerze) w widoku elewacji, należy zachować odpowiednią odległość (A) między płaszczyzną widoku i złączem na komponencie, aby umożliwić wstawienie wymaganego segmentu i kolanka. Jeśli jest zbyt mało miejsca, płaszczyzna widoku zostaje przesunięta, aby umożliwić połączenie.

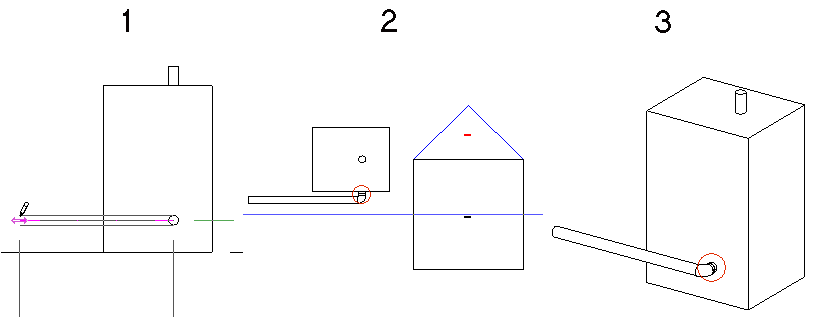

W takim przypadku, jeśli rura jest narysowana w widoku elewacji południowej (1), program Revit dodaje krótki segment rury między złączem bojlera i kolankiem, jak pokazano w widoku rzutu (2) i widoku 3D (3).
