Można przeglądać i modyfikować wartości parametrów kształtu przekroju elementów ram konstrukcyjnych z innych rodzajów stali.
Te właściwości typu zostaną utworzone z parametru kategorii rodziny kształtu przekroju elementu.
| Kształt przekroju | Dostępne parametry wymiarów przekroju |
|---|---|

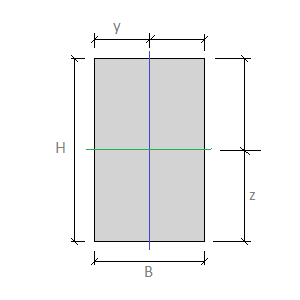

Pręt prostokątny  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

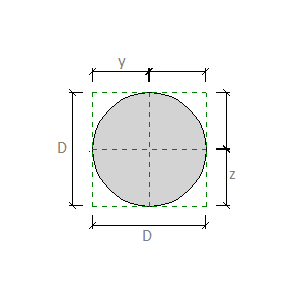

Pręt okrągły  |
D. Średnica: zewnętrzna średnica przekroju o okrągłym kształcie. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

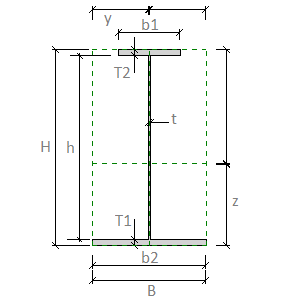

Dwuteownik spawany (stal ażurowa i spawana)  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T2. Grubość górnego kołnierza: odległość między zewnętrzną powierzchnią górnego kołnierza w kształcie przekroju elementu ażurowego lub spawanego. b1. Szerokość górnego kołnierza: zewnętrzna szerokość górnego kołnierza w kształcie przekroju elementu ażurowego lub spawanego. T1. Grubość dolnego kołnierza: odległość między zewnętrznymi powierzchniami dolnego kołnierza w kształcie przekroju elementu ażurowego lub spawanego. b2. Szerokość dolnego kołnierza: zewnętrzna szerokość dolnego kołnierza w kształcie przekroju elementu ażurowego lub spawanego. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. h. Wysokość środnika: odległość wzdłuż środnika pomiędzy kołnierzami w kształcie przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |
