Można przeglądać i modyfikować wartości parametrów kształtu przekroju elementów ram konstrukcyjnych ze stali walcowanej na gorąco.
Te właściwości typu zostaną utworzone z parametru kategorii rodziny kształtu przekroju elementu.
| Kształt przekroju | Dostępne parametry wymiarów przekroju |
|---|---|
Standard rury  |
D. Średnica: zewnętrzna średnica przekroju o okrągłym kształcie. T. Grubość projektowa ściany: Grubość prostopadła projektu między wewnętrzną i zewnętrzną powierzchnią kształtu przekroju. t. Grubość nominalna ściany: średnia odległość prostopadła między wewnętrzną i zewnętrzną powierzchnią kształtu przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

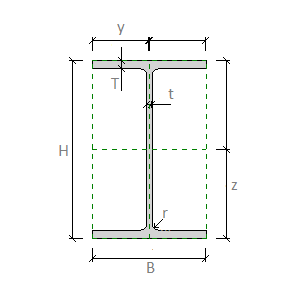

Dwuteownik o równoległych kanałach kołnierza  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |
Dwuteownik o nachylonym kołnierzu  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r1. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. r2. Zaokrąglenie kołnierza: promień zaokrąglenia na końcu kołnierza w kształcie przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

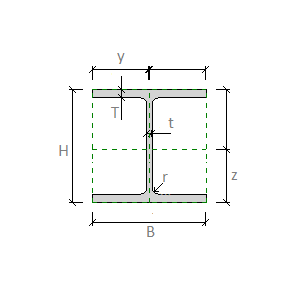

Dwuteownik szerokostopowy  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

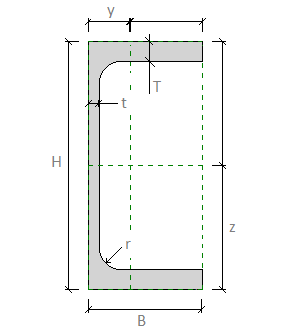

Ceownik o równoległych kanałach kołnierza  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

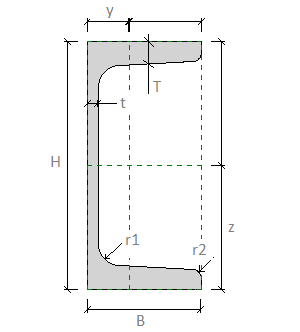

Ceownik o nachylonym kołnierzu  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r1. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. r2. Zaokrąglenie kołnierza: promień zaokrąglenia na końcu kołnierza w kształcie przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

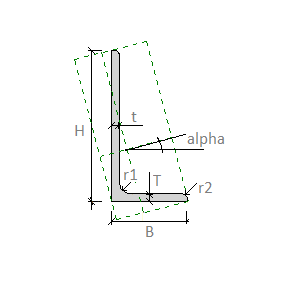

Kątownik  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r1. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. r2. Zaokrąglenie kołnierza: promień zaokrąglenia na końcu kołnierza w kształcie przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

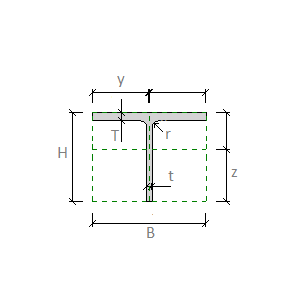

Dwuteownik podzielony o równoległych kanałach kołnierza  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

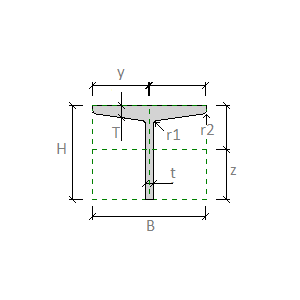

Dwuteownik podzielony o nachylonym kołnierzu  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r1. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. r2. Zaokrąglenie kołnierza: promień zaokrąglenia na końcu kołnierza w kształcie przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |

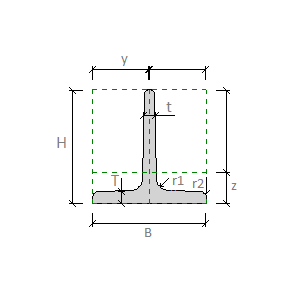

Trójniki konstrukcyjne  |
B. Szerokość: zewnętrzna szerokość kształtu przekroju. H. Wysokość: zewnętrzna wysokość kształtu przekroju. T. Grubość półki: odległość między zewnętrznymi powierzchniami kołnierza w kształcie przekroju. t. Grubość środnika: odległość między zewnętrznymi powierzchniami środnika w kształcie przekroju. r1. Zaokrąglenie środnika: promień zaokrąglenia między środnikiem a kołnierzem. r2. Zaokrąglenie kołnierza: promień zaokrąglenia na końcu kołnierza w kształcie przekroju. y. Centroida pozioma: odległość od środka ciężkości kształtu przekroju do skrajnych wartości z lewej strony wzdłuż osi poziomej. z. Centroida pionowa: odległość od środka ciężkości przekroju kształtu do dolnych skrajnych wartości wzdłuż osi pionowej. alfa. Kąt osi głównych: kąt obrotu między osiami głównymi a płaszczyznami odniesienia przekroju poprzecznego. Jest ujęty na liście jako parametr rodziny Analiza konstrukcji. |
