Można tworzyć systemy elektryczne, które łączą podobne komponenty danych, telefoniczne lub alarmu ppoż.
Program Revit nie sprawdza napięć ani liczby biegunów złączy w tych typach obwodów.
Wybieranie panelu dla obwodu danych
- Wybierz jedno lub więcej urządzeń obsługi danych, telefonicznych lub alarmu ppoż.
- Kliknij kartę Zmień | Urządzenia danych
panel Utwórz system

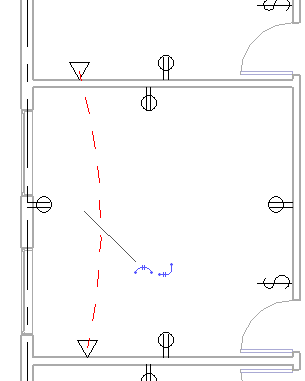

Dane. Utworzony obwód jest wyświetlany za pomocą linii przerywanych pomiędzy wybranymi urządzeniami.
Dwa elementy sterujące skojarzone z obwodem umożliwiają automatyczne utworzenie stałego okablowania obwodu. Dodawanie okablowania do projektu jest opcjonalne. Obwody logiczne zachowują informacje związane z nimi bez dodawania okablowania na stałe. Można użyć polecenia Właściwości obwodu, aby określić typ przewodów użytych w obwodzie.
- Kliknij kolejnokartę Zmień | Obwody elektrycznepanel Narzędzia systemowe
Wybierz panel dla obwodu. - Wybierz panel z listy rozwijanej lub wybierz panel w widoku. Uwaga: Rodziny rozdzielnic, które będą używane w obwodach danych, obwodach telefonicznych i alarmu pożarowego powinny należeć do kategorii Wyposażenie elektryczne z przypisanym typem części Inny Panel i muszą zawierać jedno złącze żądanego typu obwodu. Na przykład w rodzinie przełączników sieci powinno znajdować się złącze danych w celu połączenia obwodów od gniazd danych do przełącznika sieci.
Pozycja wyjściowa jest dodana do obwodu logicznego.
- Kliknij Zmień.
Mimo że obwód jest nadal prawidłowy, linie przerywane, które przedstawiają tymczasowy obwód, nie są wyświetlane. Gniazdo złącza zmienia kolor z zielonego na niebieski, co oznacza, że został utworzony obwód logiczny.
