Istnieje możliwość utworzenia klasyfikacji obciążenia, aby była ona dostępna w środowisku projektu.
Tworzenie klasyfikacji obciążenia dla złączy
- Otwórz urządzenie elektryczne w Edytorze rodzin.
- W obszarze rysunku wybierz złącze elektryczne.

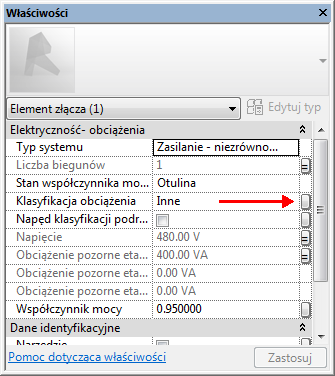

- Na palecie Właściwości kliknij przycisk znajdujący się na prawo od wartości klasyfikacji obciążenia.
- W oknie dialogowym Skojarz parametr rodziny kliknij przycisk Dodaj parametr.
- Na palecie właściwości parametru utwórz parametr klasyfikacji obciążenia. Zobacz temat Tworzenie parametrów projektowych.
