Rysowanie kanału w rzucie

W widoku rzutu można narysować poziome i pionowe kanały.

Należy narysować pionowy segment kanału w widoku planu, zmieniając wartość odsunięcia na pasku opcji podczas rysowania segmentu kanału. Jednak często łatwiej jest narysować segmenty pionowe kanału w widoku elewacji lub widoku przekroju. Zobacz sekcję Rysowanie kanałów w widoku elewacji lub przekroju.

1. Otwórz widok zawierający system kanałów, w którym mają być umieszczone kanały.
2. Kliknij kartę Systemypanel HVAC Kanał lub Obiekt zastępczy kanału.
3. W polu Wybór typu wybierz typ kanału.
4. Opcjonalnie na palecie Właściwości w obszarze Mechaniczne wybierz typ systemu.
5. Na pasku opcji określ opcje układu.

   Można też narysować pionowy kanał, określając na pasku opcji odsunięcie, które jest powyżej lub poniżej punktu początkowego, i klikając przycisk Zastosuj. Na podstawie różnicy między oryginalnym i nowym odsunięciem automatycznie jest tworzony pionowy segment. Można narysować poziome segmenty, aby kontynuować uruchamianie w nowym odsunięciu, lub kliknąć przycisk Zmień, aby umieścić tylko segment pionowy.

6. Na wstążce sprawdź, czy do oznaczenia kanału automatycznie wybrano opcję Oznaczenie w miejscu umieszczenia. Następnie na pasku opcji określ poniższe opcje oznaczania:

   Jeśli chcesz...	wtedy...
   zmienić orientację oznaczenia	wybierz opcję Poziomo lub Pionowo.
   wczytać dodatkowe oznaczenia	kliknij opcję Oznaczenia.
   włącz linię odniesienia między oznaczeniem a przewodem	wybierz opcję Linia odniesienia.
   zmienić domyślną długość linii odniesienia	wprowadź wartość w polu tekstowym z prawej strony pola wyboru Linia odniesienia.

7. Na wstążce wybierz opcję opcje umieszczenia.

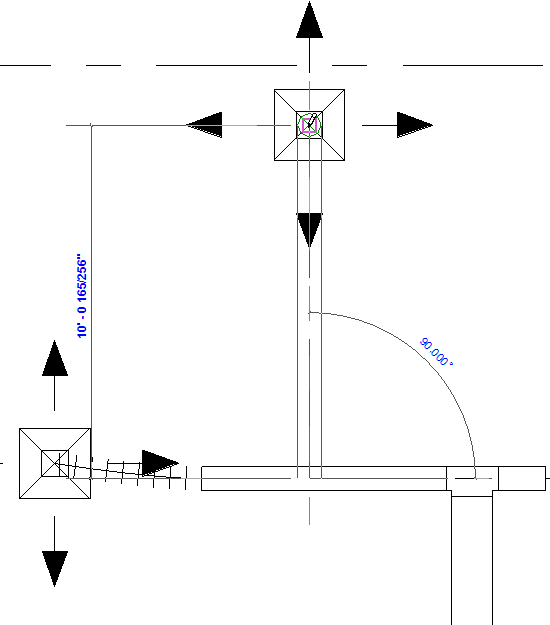

8. Określ punkt początkowy kanału, przesuń kursor do żądanego końcowego położenia kanału, a następnie kliknij ponownie, aby określić punkt końcowy kanału.


Kanał lokalizuje (złącze) na wybranym elemencie urządzenia mechanicznego, kanale, złączce kanału, terminalu wentylacyjnym lub linii środkowej istniejących kanałów, aby określić punkt początkowy lub punkt końcowy dla kanału.

Przejścia, trójniki i kolana są automatycznie dodawane do segmentu dla dwuliniowego kanału. Obiekt zastępczy kanału rysowany jest bez złączek typu kolano lub trójnik.

Niektóre komponenty wyposażone są w wiele łączników, które są wyświetlane jeden nad drugim. Podczas rysowania kanałów ze stosu złączy zostanie wyświetlone okno dialogowe Wybierz złącze, w którym można określić złącze, które ma zostać użyte.

Jeśli kanał jest przypisany do systemu, terminale wentylacyjne i sprzęt mechaniczny podłączony do niego dodawane są do tego samego systemu.

Elementy przewodu okrągłego (sztywnego i elastycznego) są wyświetlane z osiami w widoku ukrytych linii. Dla złączek kanału można nadpisać domyślne oś przez edycję rodziny, dodanie linii modelu i ustawienie jej podkategorii jako oś.

Elementy przewodów owalnych i prostokątnych nie będą wyświetlane z osiami w widoku ukrytych linii.

Domyślnie, osie są wyłączone w opcji Szablony USA.

Rysowanie pionowego kanału z poziomego segmentu kanału

1. Na pasku opcji określ odsunięcie dla kanału i narysuj poziomy segment kanału, kliknij, aby określić punkt końcowy dla segmentu poziomego, następnie na pasku opcji określ inne odsunięcie i kliknij przycisk Zastosuj.

   Pionowy segment jest dodawany ze złącza na segmencie poziomym do określonego odsunięcia.

2. Kliknij opcję Zmień lub kontynuuj segment.
