Sprawdzanie systemów rur

To narzędzie umożliwia sprawdzenie systemów rur utworzonych w projekcie w celu sprawdzenia, czy każda zmienna została przypisana do systemu zdefiniowanego przez użytkownika i poprawnie połączona.

Sprawdzanie systemów rur

Aby sprawdzić połączenia systemów rur w modelu, kliknij kolejno kartę Analizapanel Sprawdź systemy Sprawdź systemy rur.

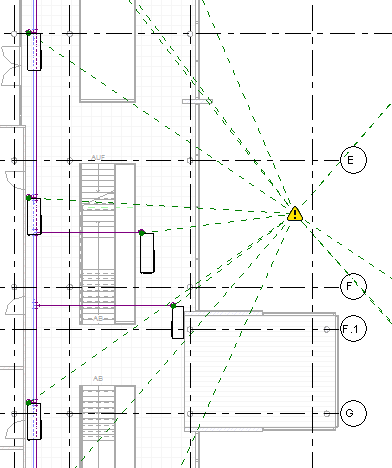

Program Revit wyświetla graficzne znaczniki ostrzegawcze i linie siatki w przypadku nieprawidłowych systemów rur w bieżącym widoku. Ostrzeżenia są wyświetlane w następujących warunkach:

• System nie jest poprawnie połączony.

  System nie jest poprawnie połączony, gdy elementy w systemie nie tworzą pojedynczej sieci fizycznej. Na przykład system obejmujący co najmniej jeden element osprzętu niepołączony w pojedynczą sieć rur jest uznawany za niepoprawnie połączony.

• Istnieje niezgodność ustawień przepływu/zapotrzebowania.
• Istnieje niezgodność kierunku przepływu.

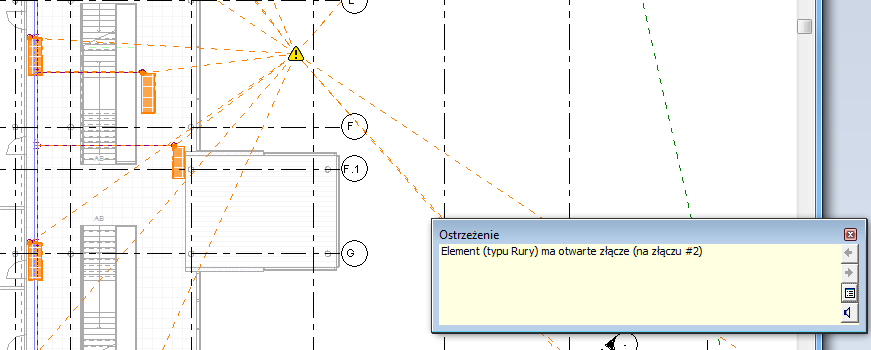

Kliknij znacznik ostrzeżenia, aby wyświetlić powiązany komunikat ostrzeżenia. W razie potrzeby, przy odpowiednim ostrzeżeniu, kliknij przyciski strzałek, aby przewinąć listę komunikatów ostrzeżeń. Kliknij opcję Rozwiń okno dialogowe ostrzeżenia, aby wyświetlić szczegóły ostrzeżenia.

Pokazywanie odłączy

Aby sterować wyświetlaniem graficznych ostrzeżeń dotyczących urządzeń odłączonych, kliknij kolejno kartę Analizapanel Sprawdź systemy Pokaż niepodłączone i wybierz jedną lub więcej z następujących opcji:

• Kanał
• Kreska pionowa
• Drabinka kablowa i rura kablowa
• Elektryczne
• Podwieszenie produkcyjne

W poniższym przykładzie wybrano znaczniki odłączenia rur.

Kliknij znacznik ostrzeżenia, aby wyświetlić powiązany komunikat ostrzeżenia. Kliknij opcję Rozwiń okno dialogowe ostrzeżenia, aby wyświetlić szczegóły ostrzeżenia.
