Systemy wodociągowe są elementami stanowiącymi logiczną całość, które ułatwiają obliczenia przepływu i rozmiaru wyposażenia.
Są niezależne od rur umieszczonych w projekcie, aby wskazać trasowanie i połączenia między osprzętem hydraulicznym. Po umieszczeniu osprzętu w projekcie można utworzyć następujące systemy: gorąca woda domowa, zimna woda domowa i system sanitarny, aby połączyć komponenty systemu wodociągowego.
- Osprzęt po początkowym umieszczeniu w projekcie, nie zostaje przypisany do systemu. Jeśli rurę dodano w celu połączenia komponentów, zostają one automatycznie przypisywane do systemu.
- Można wybrać komponenty i ręczne dodać je do systemu. Po przypisaniu komponentów do systemu można użyć narzędzia Generuj układ — proces roboczy, aby zdefiniować przebieg rur i automatycznie utworzyć rury w systemie.
Po zapoznaniu z tematem Informacje o przeglądarce systemowej należy się upewnić, że wszystkie komponenty są przypisane do prawidłowego systemu rur.
Domyślnie istnieją trzy typy systemów hydraulicznych: gorąca woda domowa, zimna woda i system sanitarny. Można utworzyć niestandardowe typy systemów do obsługi innych typów komponentów i systemów. Na przykład, można utworzyć wysokociśnieniowy system powietrza nawiewanego. Można także zmienić parametry typu systemu, łącznie z nadpisaniami grafiki, materiałami, obliczeniami, skrótami i symbolami podniesienia/opuszczenia.
Podczas projektowania systemów hydraulicznych w projekcie ważne są różne rodzaje widoków. Umożliwiają one umieszczenie i wyświetlanie komponentów w systemach. Ponieważ komponenty są umieszczane na określonej wysokości w przestrzeni w projekcie, dla utworzonych widoków należy podać odpowiedni zakres widoku i dziedzinę.
Program Revit zawiera kilka szablonów widoków, które automatycznie określają wiele właściwości widoku wymaganych do zdefiniowania widoków dla poszczególnych dziedzin. Zobacz Stosowanie szablonu widoku.

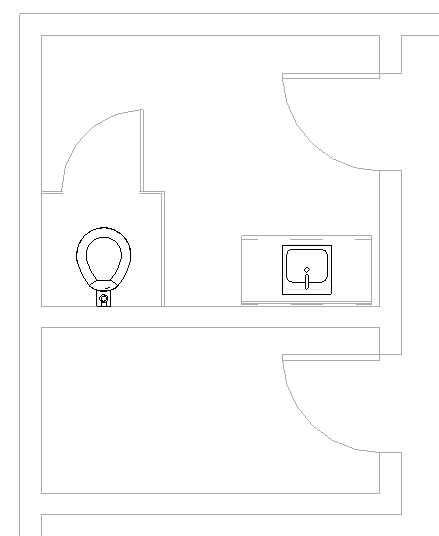

W przykładach w tematach przedstawiono etapy zastosowane do utworzenia systemu gorącej wody domowej, zimnej wody domowej i systemu sanitarnego dla zlewu i toalety. Toaleta, zabudowa i zlew zostały umieszczone w rzucie.
