Kołnierze rur

Kołnierze rur są indywidualnymi obiektami, odrębnymi od segmentu rury.

Na przykład, segment rury z połączeniami kołnierzowymi w rzeczywistości składa się z 5 obiektów: 2 segmenty rur, jednego kolana z kołnierzem i 2 kołnierzy towarzyszących. Dzięki temu, że kołnierze są reprezentowane jako samodzielne obiekty, systemy są dokładniejsze i lepiej odzwierciedlają fizyczną konstrukcję systemu rur.

Uwaga: Kołnierz, który został wybrany na liście rozwijanej Wybór typów, zostanie narysowany w modelu, bez względu na typ złączki, z którą łączy się rura. Rozmiar rysowanego kołnierza zależy od rozmiaru rury. Upewnij się, że wybrano prawidłowy typ łączników i kołnierza w oknie dialogowym Właściwości typu, aby poprawnie dopasować.

Upewnij się, że typ kołnierza nie został przypisany do innych typów rur, takich jak rury PCV lub spawane.

Kołnierze są dodawane tylko wówczas, gdy rura jest podłączona do innego obiektu. Kołnierze są umieszczane podczas podłączania istniejących urządzeń oraz podczas umieszczania innych złączek w układzie.

Uwaga: Można tworzyć zestawienia dla kołnierzy. Kołnierze są klasyfikowane jako złączki rur.

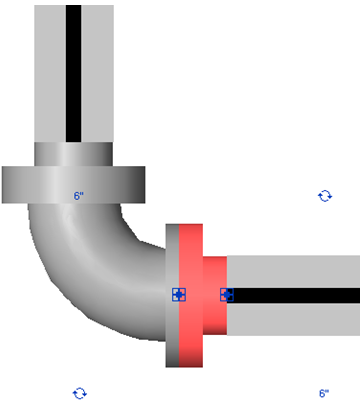

Na wyświetlanym rysunku kołnierz znajduje się między rurą i złączką kolana.

Program dodaje kołnierze podczas rysowania rury na podstawie wyboru dokonanego w oknie dialogowym Właściwości typu. Można ustawić parametry typu, aby określić domyślny typ kołnierza używany z wybranym typem rury.
