Automatyczne dodawanie kołnierzy

Przed automatycznym wyświetlaniem kołnierzy należy określić domyślny typ kołnierza — w oknie dialogowym Właściwości typu.

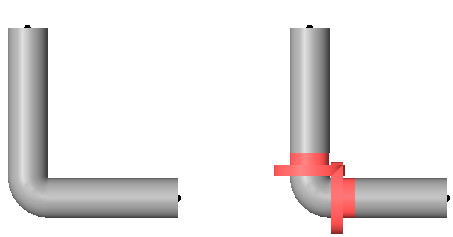

Ilustracja po lewej stronie wyświetla połączenie rurowe bez kołnierzy. Ilustracja po prawej stronie wyświetla wyróżnione kołnierze między końcami rur i kolanami.

1. W przeglądarce projektu otwórz widok, w którym chcesz umieścić kołnierz.
2. W przeglądarce projektu rozwiń drzewo RodzinyRuryTypy rur.
3. Kliknij prawym przyciskiem myszy typ rury, następnie kliknij opcję Właściwości.
4. W oknie dialogowym Właściwości typu, w obszarze Parametry typu >> Mechaniczne należy określić domyślny typ złączki kołnierza używany z wybranym typem rury.
   Uwaga: Domyślnie dla typu kołnierza jest ustawiona wartość Brak. Jeśli jest ustawiona wartość Brak, dla rury nie będzie wyświetlony żaden typ kołnierza.
5. Kliknij przycisk OK.
6. Narysuj jedną lub więcej rur i dodaj złączki.

   Kołnierze są automatycznie dodawane między zakończeniami rur i złączek.
