Rysowanie segmentów przewodu elastycznego

  1. Otwórz widok zawierający układ przewodów, w którym mają być dodane elastyczne przewody.
  2. Kliknij kartę Systemypanel Systemy HVAC Przewód elastyczny.
    Uwaga: Można również użyć opcji Rysuj przewód elastyczny z menu kontekstowego, klikając prawym przyciskiem myszy końcowy łącznik kanału. Zobacz Podłączanie elastycznych kanałów do istniejącego systemu kanałów.

    Niektóre komponenty wyposażone są w wiele łączników, które są wyświetlane jeden nad drugim. Podczas rysowania przewodu elastycznego z piętrowym łącznikiem, wyświetlane jest okno dialogowe Wybierz łącznik, w którym można określić łącznik do użycia.

  3. W oknie dialogowym Wybór typu wybierz typ odpowiadający typowi kanałów, z którymi zostanie połączony nowy kanał.
  4. Na wstążce wybierz opcję opcje umieszczenia.
  5. Na pasku opcji określ opcje układu, a następnie kliknij przycisk Zastosuj.
  6. Na wstążce sprawdź, czy do oznaczenia kanału automatycznie wybrano opcję Oznaczenie w miejscu umieszczenia. Następnie na pasku opcji określ poniższe opcje opisywania:
    Jeśli chcesz... wtedy...
    zmienić orientację oznaczenia wybierz opcję Poziomo lub Pionowo.
    wczytać dodatkowe oznaczenia kliknij opcję Oznaczenia.
    włącz linię odniesienia między oznaczeniem a przewodem wybierz opcję Linia odniesienia.
    zmienić domyślną długość linii odniesienia wprowadź wartość w polu tekstowym z prawej strony pola wyboru Linia odniesienia.
  7. W obszarze rysunku kliknij punkt początkowy dla przewodu elastycznego.

    Podczas łączenia z istniejącym przewodem można kliknąć łącznik urządzenia mechanicznego lub terminal wentylacyjny lub oś istniejącego kanału, aby określić punkt początkowy lub punkt końcowy kanału.

    Niektóre komponenty wyposażone są w wiele łączników, które są wyświetlane jeden nad drugim. Podczas rysowania przewodu elastycznego z piętrowym łącznikiem, wyświetlane jest okno dialogowe Wybierz łącznik, w którym można określić łącznik do użycia.

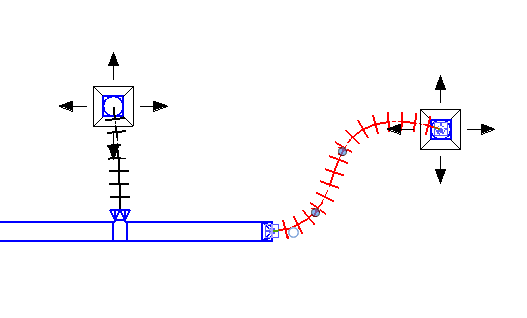

  8. Przeciągnij koniec podglądu przewodu wzdłuż ścieżki, gdzie ma być ułożony przewód elastyczny.
  9. Kliknij w każdym punkcie, w którym przewód należy zgiąć.

    Kliknięcie w zgięcie przewodu elastycznego powoduje umieszczenie wierzchołka, który można użyć do zmiany kształtu przewodu giętkiego. Wierzchołki można również wstawiać i usuwać za pomocą opcji menu kontekstowego przewodu elastycznego.

  10. Kliknij złącze na terminalu wentylacyjnym, segment przewodu lub fragment urządzenia mechanicznego, aby określić koniec przewodu elastycznego.

    Przejścia i trójniki są automatycznie dodawane do układu przewodów, aby ułatwić połączenia przewodu elastycznego.

    Elementy przewodu okrągłego (sztywnego i elastycznego) są wyświetlane z osiami w widoku ukrytych linii. Dla złączek kanału można nadpisać domyślne oś przez edycję rodziny, dodanie linii modelu i ustawienie jej podkategorii jako oś.

    Elementy przewodów owalnych i prostokątnych nie będą wyświetlane z osiami w widoku ukrytych linii.

    Domyślnie, osie są wyłączone w opcji Szablony USA.
